รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาด: | DN40 --- DN1800 | ความดัน: | PN10, PN16 |
|---|---|---|---|
| วัสดุยาง: | NBR, EPDM | หน้าแปลนมาตรฐาน: | DIN, BS, ANSI, JIS |
| วัสดุหน้าแปลน: | เหล็กกล้าคาร์บอนเหล็กดัดสแตนเลส | ชื่อผลิตภัณฑ์: | ข้อต่อขยายยางทรงกลมสองชั้น |
| อุณหภูมิในการทำงาน: | -25 ~ 120 องศา | OEM และ ODM: | สนับสนุน |
| แสงสูง: | ข้อต่อท่อยางข้อต่อแยกการสั่นสะเทือนของท่อ,pipe vibration isolation joint |
||

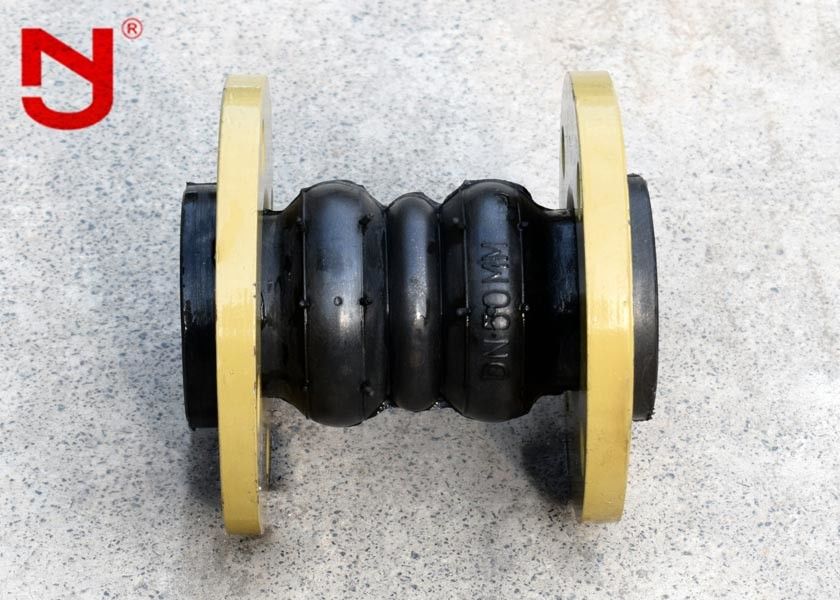

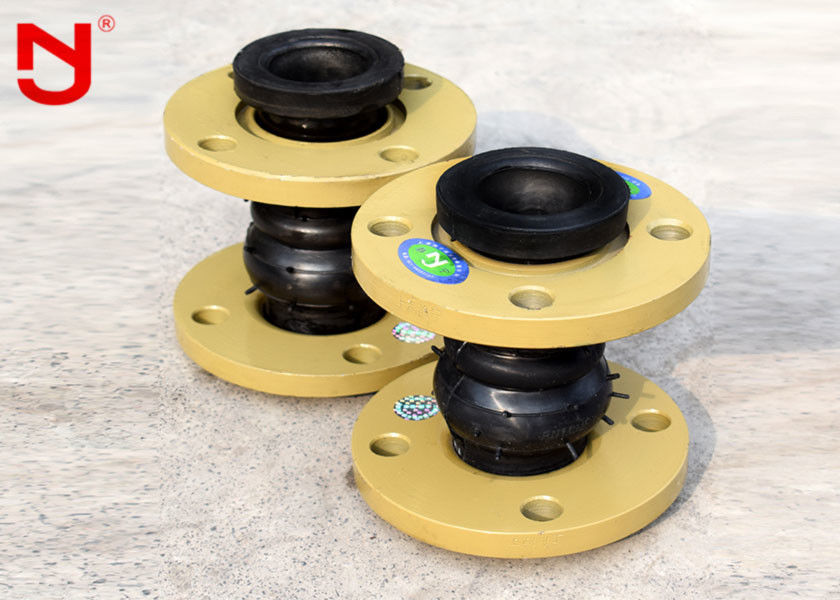

ตัวชดเชยการสูบลมแบบ Double Ball แบบยืดหยุ่นข้อต่อการขยายตัวของยาง Epdm
ตัวชดเชยให้คุณสมบัติการชดเชยที่ยอดเยี่ยม แต่ที่สูบลมยางที่ได้รับการจัดอันดับสูงซึ่งประกอบด้วยยางสังเคราะห์พิเศษลวดเหล็กและเส้นใยถักไนลอนข้อต่อการขยายตัวของยาง JINGNING เป็นองค์ประกอบที่สอดคล้องและยืดหยุ่นซึ่งช่วยลดความต้านทานแรงดึงระหว่างระบบท่อวัสดุที่ทำจากยางมีความยืดหยุ่นมากกว่า มากกว่าโลหะไฟเบอร์กลาสหรือพลาสติกดังนั้นจึงถูกนำไปใช้ในงานก่อสร้างและภาคไฮดรอลิก
1. ชื่อแทนผลิตภัณฑ์: ข้อต่อยางยืดหยุ่น, ข้อต่อยาง, การเชื่อมต่อยางอ่อน, โช้คอัพ, การเชื่อมต่อแบบอ่อนของหน้าแปลน, ยืดหยุ่นได้
ข้อต่อยาง, ข้อต่อท่อยาง, ตัวชดเชย, ข้อต่อยางร้อง, ect
2. รายละเอียดสินค้า: DN20mm-DN3600mm
3. ความดันผลิตภัณฑ์: 0.6-2.5MPa
4. ระดับการดูดซับแรงกระแทก: ระดับการดูดซับแรงกระแทกสูงมาก
5. การรับรองผลิตภัณฑ์: ISO9001: 2008, CE
6. ขอบเขตการใช้งาน: กรด, ด่าง, การกัดกร่อน, น้ำมัน, น้ำร้อนและเย็น, ก๊าซธรรมชาติอัด, อากาศอัด
| เส้นผ่านศูนย์กลางที่กำหนด |
ความยาว (มม.) |
เส้นผ่านศูนย์กลางของศูนย์กลางของสลักเกลียว (มม.) | เส้นผ่านศูนย์กลางรู | การกระจัดตามแนวแกน | แนวนอน displacemente (มม.) | มุม Defiexion (a + a) | ||
| มม | นิ้ว | ส่วนขยาย (มม.) | การบีบอัด (มม.) | |||||
| 40 | 1½ | 165 | 110 | 18-4 | 30 | 50 | 45 | 35 |
| 50 | 2 | 165 | 125 | 18-4 | 30 | 50 | 45 | 35 |
| 65 | 2½ | 175 | 145 | 18-4 | 30 | 50 | 45 | 35 |
| 80 | 3 | 175 | 160 | 18-8 | 35 | 50 | 45 | 35 |
| 100 | 4 | 225 | 180 | 18-8 | 35 | 50 | 40 | 35 |
| 125 | 5 | 225 | 210 | 18-8 | 35 | 50 | 40 | 35 |
| 150 | 6 | 225 | 240 | 22-8 | 35 | 50 | 40 | 35 |
| 200 | 8 | 325 | 295 | 22-8 | 35 | 50 | 40 | 35 |
| 250 | 10 | 325 | 350 | 22-12 | 35 | 60 | 35 | 30 |
| 300 | 12 | 325 | 400 | 22-12 | 35 | 60 | 35 | 30 |
| 350 | 14 | 330 | 460 | 22-16 | 35 | 60 | 35 | 30 |
| 400 | 16 | 330 | 515 | 26-16 | 35 | 60 | 35 | 30 |
| 450 | 18 | 330 | 565 | 26-20 | 35 | 60 | 35 | 30 |
| 500 | 20 | 350 | 620 | 26-20 | 35 | 60 | 35 | 30 |
| 600 | 24 | 350 | 725 | 30-20 | 35 | 60 | 35 | 30 |
| 700 | 28 | 350 | 840 | 30-24 | 35 | 60 | 35 | 30 |
| 800 | 32 | 400 | 950 | 30-24 | 35 | 60 | 35 | 30 |
หมายเหตุ: ข้อกำหนดพิเศษสามารถปรับแต่งแผนผังตัวอักษรได้
ข้อต่อยางใช้ประโยชน์จากความยืดหยุ่นสูงก๊าซสูงความต้านทานปานกลางทนต่อสภาพอากาศและความต้านทานการแผ่รังสีของยางซึ่งสามารถลดการสั่นสะเทือนและเสียงของท่อและชดเชยการขยายตัวทางความร้อนและการหดตัวของความเย็นที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ
