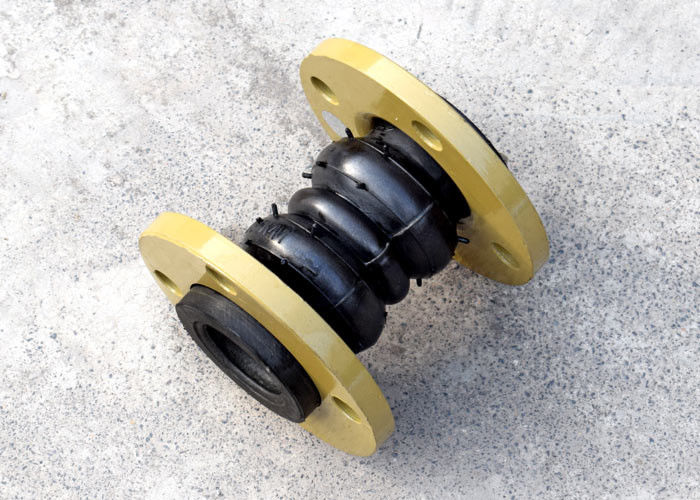

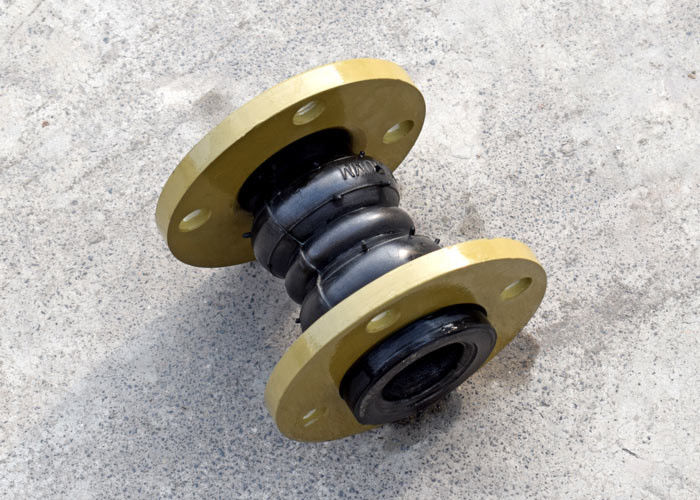

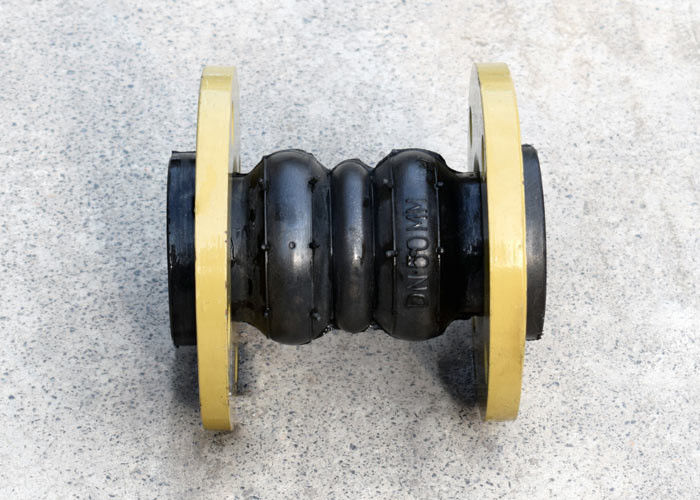

รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาด: | DN32 --- DN1800 | ความดัน: | PN6, PN10, PN16 |
|---|---|---|---|
| วัสดุยาง: | EPDM, NBR, SBR, NR | หน้าแปลนมาตรฐาน: | DIN, BS, ANSI, JIS, AS |
| วัสดุหน้าแปลน: | เหล็กกล้าคาร์บอน, สแตนเลส | ||
| แสงสูง: | ข้อต่อการขยายท่อข้อต่อการแยกการสั่นสะเทือนของท่อ,pipe vibration isolation joint |
||
| เส้นผ่านศูนย์กลางที่กำหนด |
ความยาว |
เส้นผ่านศูนย์กลางของ ที่ ศูนย์กลางของสลักเกลียว (มม.) |
เส้นผ่านศูนย์กลางรู Quantitvd |
แกน การกระจัด |
การกระจัดในแนวนอน (มม.) |
มุม Defiexion (a + a) | ||
| มม | นิ้ว |
ส่วนขยาย (มม.) |
การบีบอัด (มม.) |
|||||
| 40 | 1½ | 165 | 110 | 18-4 | 30 | 50 | 45 | 35 |
| 50 | 2 | 165 | 125 | 18-4 | 30 | 50 | 45 | 35 |
| 65 | 2½ | 175 | 145 | 18-4 | 30 | 50 | 45 | 35 |
| 80 | 3 | 175 | 160 | 18-8 | 35 | 50 | 45 | 35 |
| 100 | 4 | 225 | 180 | 18-8 | 35 | 50 | 40 | 35 |
| 125 | 5 | 225 | 210 | 18-8 | 35 | 50 | 40 | 35 |
| 150 | 6 | 225 | 240 | 22-8 | 35 | 50 | 40 | 35 |
| 200 | 8 | 325 | 295 | 22-8 | 35 | 50 | 40 | 35 |
| 250 | 10 | 325 | 350 | 22-12 | 35 | 60 | 35 | 30 |
| 300 | 12 | 325 | 400 | 22-12 | 35 | 60 | 35 | 30 |
| 350 | 14 | 330 | 460 | 22-16 | 35 | 60 | 35 | 30 |
| 400 | 16 | 330 | 515 | 26-16 | 35 | 60 | 35 | 30 |
| 450 | 18 | 330 | 565 | 26-20 | 35 | 60 | 35 | 30 |
| 500 | 20 | 350 | 620 | 26-20 | 35 | 60 | 35 | 30 |
| 600 | 24 | 350 | 725 | 30-20 | 35 | 60 | 35 | 30 |
| 700 | 28 | 350 | 840 | 30-24 | 35 | 60 | 35 | 30 |
| 800 | 32 | 400 | 950 | 30-24 | 35 | 60 | 35 | 30 |
หมายเหตุ: ข้อกำหนดพิเศษสามารถปรับแต่งข้อต่อยางแผนที่ตัวอักษรใช้ประโยชน์จากความยืดหยุ่นสูงก๊าซสูงความต้านทานปานกลางทนต่อสภาพอากาศและความต้านทานการแผ่รังสีของยางซึ่งสามารถลดการสั่นสะเทือนและเสียงของท่อและชดเชยการขยายตัวทางความร้อนและความเย็น การหดตัวที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ
