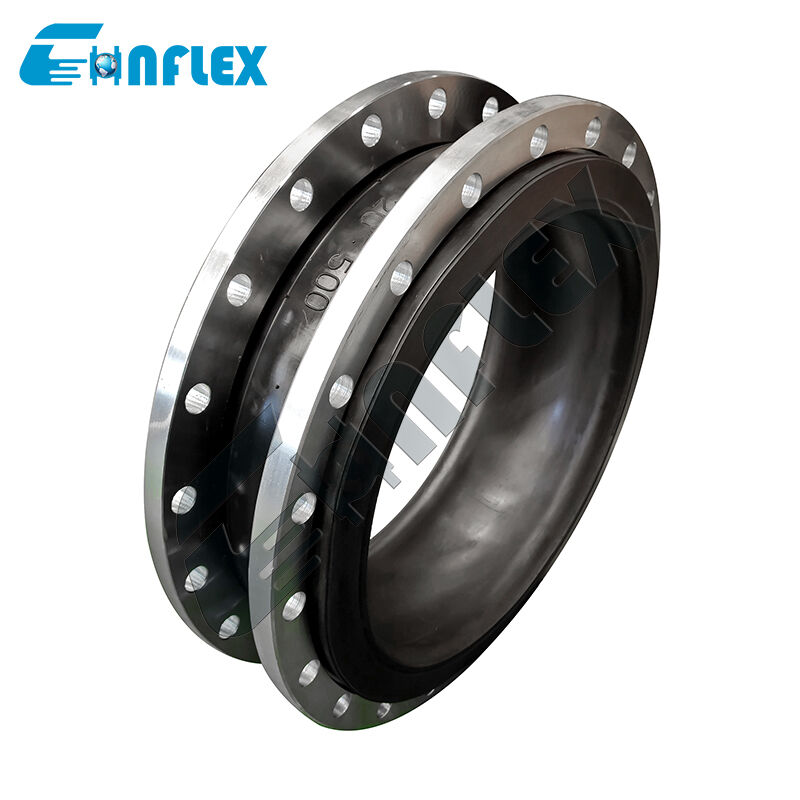

ความดันระดับหลายมาตรฐาน (PN16 / ANSI 150) สายต่อยืดหยุ่น: เครื่องชําระปูปลาฟลูโรโพลิเมอร์ที่ทนระเบิด
หน่วยป้องกันเคมีที่เข้ากันได้สําหรับท่ออุตสาหกรรมทั่วโลก
รายการความดันหลายมาตรฐาน (PN16 / ANSI 150)เป็นเครื่องชําระค่าปรับท่อลําเลียงขนาดใหญ่ที่ได้รับการรับรองสองครั้ง และออกแบบมาเพื่อการบูรณาการแบบเรียบร้อย ผ่านเครือข่ายกระบวนการเคมี, ปิโตรเคมี และการบริการหนักทั่วโลกโครงการวิศวกรรมระหว่างประเทศและการปรับปรุงอุปกรณ์มหาชนมักต้องเผชิญกับความขัดแย้งเกี่ยวกับความสอดคล้องของ flange เมื่อเชื่อมโยงเมตรยุโรป (PN16 / 16 บาร์) และมาตรฐานอเมริกัน (ANSI คลาส 150 / 150 ปอนด์) โครงสร้างระบบท่อท่อ สะสมความยืดหยุ่นที่ทันสมัยนี้แก้ปัญหานี้ด้วยโครงสร้าง flange แบบสองมาตรฐานที่มีหลายช่องผิวเคลือบจากฟลูโพลีเมอร์ (PTFE).
ผนัง PTFE ความหนาแน่นสูง ให้ความแยกกันทางเคมีที่ไม่ปฏิกิริยาอย่างสมบูรณ์แบบ ป้องกันเปลือกยางประกอบภายนอกจากการบวมและการละลายทางเคมีจากกรดรุนแรงหนุนด้วยผ้าสายสังเคราะห์หลายชั้น และแหวนสายเหล็กที่ฝังไว้บ้านกันระเบิดให้บริการความปลอดภัยสูง ภายใต้วงจรแรงดันต่อเนื่องโดยการดูดซึมการเติบโตของความร้อนหลายแกน ปกป้องการสั่นสะเทือนของปั๊มเครื่องชดเชยสากลนี้รับประกันความปลอดภัยที่ไม่มีการรั่วไหล และความยืดหยุ่นในการทํางานสูงในระบบการถ่ายทอดของเหลวทั่วโลก.
คุณลักษณะการทํางาน
ความเหมาะสมของ Flange หลายมาตรฐานมีลักษณะการออกแบบแฟลนจ์แบบเจาะสองแบบที่เข้ากันได้ทั้งPN16 (EN 1092-1)และกลุ่ม ANSI 150 (ASME B16.5)รูปแบบวงกลม bolt ทําให้ง่ายต่อการบูรณาการอุปกรณ์ข้ามชายแดน และลดคลังอะไหล่
ปรางเคมีที่ใช้งานหนัก:แผ่นภายในของฟลูโรโพลีเมอร์บริสุทธิ์ (PTFE) ยังคงอ่อนแอโดยสิ้นเชิงต่อกรดแร่ที่มุ่งเน้น, แอลคาลีที่รุนแรง, สารละลายที่มีปฏิกิริยา, และไฮโดรคาร์บอนลอยไหล, รับประกันการแยกของเหลวทั้งหมด
ผนังผสมกันระเบิด:สร้างขึ้นด้วยแผ่นเชือกยางสังเคราะห์ความแข็งแรงสูง และการเสริมเหล็กภายใน สาย, ให้ความทนทานการระเบิดและความมั่นคงโครงสร้างที่พิเศษ ภายใต้ความดันการทํางานต่อเนื่อง 16 บาร์.
การลดความเคลื่อนไหวทุกทิศทาง:โปรไฟล์โค้งกลมเดียวที่ออกแบบให้ผลต่อความเครียดของท่อแบบไดนามิกได้อย่างเรียบร้อย โดยดูดซึมการบดแน่นแกน, การขยายแกน, การตัดด้านข้าง และความผิดตรงมุมร่วมกัน
ผนึกใบหน้าเต็มรูปแบบแบบบูรณาการแผ่น PTFE ภายในยืดผ่านลําคอทั้งหมด และห่อตัวบนหน้าของแผ่นรองรับหลายมาตรฐานพื้นผิวการปักเคมีที่ป้องกันการระเบิดที่ป้องกันการกัดลมและการรั่วไหลของข้อ.
รายละเอียดสินค้า
| ขนาด | ความยาว | การเคลื่อนไหวที่อนุญาตในการใช้งาน | ||||
| mm | นิ้ว | mm | การดันแกน mm | การขยายแกน mm |
การเคลื่อนไหวด้านข้าม mm |
ความชันมุม mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
หมายเหตุ: หากสื่อคือน้ํามัน สารกรดหรืออัลคาลีน และมีข้อต้องการพิเศษสําหรับอุณหภูมิการทํางาน คุณสามารถปรับแต่งมันโดยการส่งจดหมายหรือภาพวาดกรุณาระบุเมื่อสั่ง |
รายละเอียดสินค้า
กระแสการผลิต
|
1วัสดุดิบ ระดับสูงสุด CR/EPDM/NBR วัสดุแพร่ยาง ไม่มียางรีไซเคิล |
2- ปลาสติก และผสม สูตรพิเศษสําหรับการบิดที่ดีขึ้นด้วยไนลอน เพื่อความแข็งแรงที่ดีขึ้น การปิด |
3. ผ้าห่มห่อ โคเปอร์ plated สายเหล็กเสริมป้องกันดึงออก |
|
4- วัลคานิเซอร์ อัตโนมัติ เครื่องประปาประกันเวลาประปาและความดัน |
5.ตรวจสอบ |
6. การบรรจุ |
การใช้งาน
มาตรฐานร่วมการขยายยางใช้กันอย่างแพร่หลายในสาขาต่างๆ รวมถึงการก่อสร้าง, อุตสาหกรรมเคมี, การสร้างเรือ, น้ําโป่ง, ก๊าซ, ท่อหลอดเคมี, ท่อหลอดน้ํามัน, ท่อหลอดอาหาร, ท่อหลอดปรับอากาศและการบําบัดน้ําเสีย.
บริการของเรา
1ออนไลน์ 24 ชั่วโมง
2.ตัวอย่างฟรีให้
3รองรับการปรับแต่ง
4ให้แผนภาพ
5.หลายรูปแบบการชําระเงิน
6การตรวจสอบโรงงาน (วัสดุ, รายละเอียด, ปริมาณ, ความดัน, การบรรจุ)
7.ระยะเวลาการรับประกันยาว
8การบรรจุที่เหมาะสําหรับการขนส่ง
ลูกค้าของเรา
ใบรับรอง
FAQ
ในโรงงานแปรรูปสากล อุปกรณ์ที่นําเข้าจากยุโรป (ตามมาตรฐาน PN16) มักเชื่อมต่อกับท่อที่ออกแบบมาตรฐานอเมริกัน (ANSI Class 150) The multi-standard flange hole configuration allows maintenance teams and EPC contractors to mount the exact same expansion joint onto either standard without using expensive custom adapters or modifying pipe flanges.
สารประกอบยางที่ไม่บรรจุ เช่น EPDM หรือ NBR จะลดความเสื่อม โตหรืออ่อนแอเมื่อถูกเผชิญกับสารเคมีอุตสาหกรรมที่รุนแรงหรือสารละลายอินทรีย์ผนังภายใน PTFE แบบต่อเนื่องทําหน้าที่เป็นอุปสรรคทางเคมีที่ไม่ผ่าน, รับประกันว่า น้ํายากระบวนการจะสัมผัสกับฟลูออเรนท์พลาสติกเท่านั้น ขณะที่ปล่อยให้ร่างกายเอลาสโตเมอร์ภายนอกถูกคุ้มครองเพื่อดําเนินหน้าที่การดึงกระแทกและการสั่นสะเทือน
ไม่จําเป็นต้องมีซองแยกแยก ภายใน PTFE กล่องยืดครบทั้งลําคอและกระจายผ่านหน้าประปาทั้งหมดของ multi-standard แฟลนจ์รองรับพื้นผิว PTFE ที่หันมาเป็นส่วนปกคลุมเต็มตัวผูกกันสารเคมี สร้างผูกกันรั่วทันที เมื่อปั่นเข้ากับฟลานจ์จับคู่
อุปกรณ์ประกอบประกอบมีค่าสําหรับความดันการทํางานต่อเนื่องสูงสุด16 บาร์ (232 PSI / 1.6 MPa)ด้วยสัดส่วนความปลอดภัยที่แข็งแกร่งต่อการระเบิด115°C, ที่รองรับส่วนใหญ่ของเส้นเชื่อมต่อเคมีร้อนและการถ่ายทอด
อุปกรณ์ควบคุม (tie/limit rods) แนะนําอย่างเข้มงวดสําหรับระบบท่อที่ไม่แน่นหรือการใช้งานแรงดันสูงสตาร์ดขีดจํากัดทางกายภาพยืดหยุ่นถังจากการยืดหยุ่นเกินขั้นต่ําการเคลื่อนไหวที่ออกแบบในระหว่างแรงกดดันกระทันหันหรือเหตุการณ์ตบน้ํา, ป้องกันการแยกต่อท่อ
