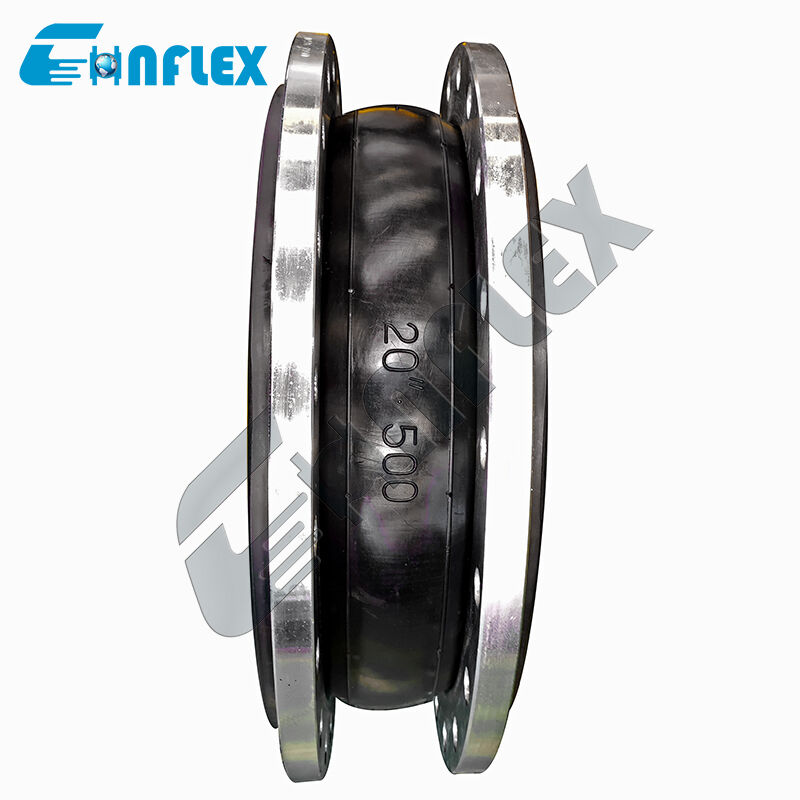

ข้อต่อยางยืดหยุ่นรับแรงดัน 10 บาร์: ข้อต่อท่อยางกันระเบิดเกรดอุตสาหกรรมสำหรับระบบ HVAC
แผ่นกั้นการสั่นสะเทือนและเสียงรบกวนสำหรับโครงสร้างพื้นฐาน HVAC สมัยใหม่
ข้อต่อยางยืดหยุ่นรับแรงดัน 10 บาร์เป็นส่วนประกอบท่อเกรดอุตสาหกรรมที่ออกแบบมาโดยเฉพาะเพื่อให้การทำงานที่เงียบ ต่อเนื่อง และปราศจากการรั่วซึมในระบบ HVAC, ระบบทำความเย็นแบบรวมศูนย์ และเครือข่ายการถ่ายเทของเหลวเชิงพาณิชย์ เครื่องทำความเย็นแบบแรงเหวี่ยงประสิทธิภาพสูง, หอทำความเย็น และปั๊มหมุนเวียน สร้างการสั่นสะเทือนทางกล, เสียงรบกวนจากไฮดรอลิก และแรงขยายตัวจากความร้อนที่รุนแรง ซึ่งอาจทำให้เกิดความเครียดอย่างรุนแรงต่อเครือข่ายท่อแบบแข็ง ทำให้ข้อต่อล้าและเกิดการรั่วซึมของระบบที่มีค่าใช้จ่ายสูงออกแบบมาเพื่อทำงานอย่างต่อเนื่องภายใต้แรงดันใช้งานที่
10 บาร์ (145 PSI / 1.0 MPa)ข้อต่อยืดหยุ่นกันระเบิดนี้มีตัวยางที่หนา เสริมด้วยชั้นผ้าใยสังเคราะห์ความทนทานสูงและวงแหวนเหล็กฝังอยู่ ข้อต่อนี้ติดตั้งหน้าแปลนรองรับที่ผ่านการตัดเฉือนอย่างแม่นยำ ทำหน้าที่เป็นตัวดูดซับพลังงานจลน์ที่แข็งแกร่ง มันจะลดการสั่นสะเทือนที่เกิดจากปั๊ม, ลดการส่งผ่านเสียงรบกวนไปยังโครงสร้างอาคาร และชดเชยการขยายตัวจากความร้อนได้อย่างราบรื่น ทำให้มั่นใจได้ถึงความน่าเชื่อถือในการทำงานระยะยาวในการติดตั้งระบบทำความร้อนและทำความเย็นที่ใช้งานหนักคุณสมบัติประสิทธิภาพ
การออกแบบกันระเบิด 10 บาร์:
สร้างด้วยชั้นผ้าใยสังเคราะห์ความต้านทานแรงดึงสูงและการเสริมแรงด้วยลวดฝังความแข็งแรงสูง ให้แรงดันใช้งานที่10 บาร์ปั๊มและเครื่องทำความเย็นสร้างการสั่นสะเทือนทางกลอย่างต่อเนื่องและแรงดันกระชากอย่างกะทันหัน (ค้อนน้ำ) ระหว่างการสตาร์ทและหยุด การเชื่อมต่อท่อแข็งโดยตรงกับหน่วยเหล่านี้จะถ่ายทอดความเค้นที่ทำลายล้างไปยังหัวฉีดอุปกรณ์และโครงสร้างอาคาร ข้อต่อยางกันระเบิดจะดูดซับแรงเหล่านี้ ป้องกันท่อแตก, หน้าแปลนรั่วซึม และความเสียหายต่ออุปกรณ์การแยกการสั่นสะเทือนและเสียงรบกวนที่เหนือกว่า:
ตัวยางยืดหยุ่นทำหน้าที่เป็นตัวหน่วงพลังงานจลน์ แยกเสียงหึ่งๆ ของมอเตอร์, การสั่นสะเทือนของปั๊ม และการเต้นของของเหลวความถี่สูงได้อย่างมีประสิทธิภาพ ก่อนที่จะแพร่กระจายไปยังโครงสร้างอาคารการขยายตัวจากความร้อนและการลดความเครียด:
รูปทรงโค้งเดี่ยวปรับตัวเข้ากับความเครียดของท่อแบบไดนามิกได้อย่างราบรื่น พร้อมทั้งดูดซับแรงอัดตามแนวแกน, แรงยืดตามแนวแกน, แรงเฉือนด้านข้าง และการเยื้องแนวเชิงมุมเปลือกทนทานต่อการกัดกร่อนและสภาพอากาศ:
สูตรผสมสารเคลือบภายนอกที่ทนทานต่อโอโซน, รังสี UV, การควบแน่น และการเปลี่ยนแปลงอุณหภูมิแวดล้อมที่พบได้ทั่วไปในห้องหม้อไอน้ำและการติดตั้งหอทำความเย็นภายนอกอาคารการไหลแบบไม่ปั่นป่วนที่ปรับให้เหมาะสม:
มีการออกแบบภายในโค้งที่เรียบซึ่งรักษาการไหลเชิงปริมาตรที่สม่ำเสมอ ลดแรงเสียดทานภายในของของเหลว และป้องกันการกักอากาศภายในระบบ HVAC แบบวงจรปิดข้อมูลจำเพาะผลิตภัณฑ์
ขนาด
| ความยาว | การเคลื่อนที่ที่อนุญาตในการทำงาน | มม. | ||||
| การเบี่ยงเบนเชิงมุม มม. | มม. | การเบี่ยงเบนเชิงมุม มม. | การยืดตามแนวแกน | มม. การเบี่ยงเบนเชิงมุม มม. |
มม. การเบี่ยงเบนเชิงมุม มม. |
25 |
| 16 | 130/152 | 20 | 200/255 | 130/203/245 | 200/255 | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 260 | 95/130/152 | 20 | 200/255 | 130/203/245 | 200/255 | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 260/300 | 95/130/152 | 20 | 200/255 | 130/203/245 | 200/255 | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 2 | 105/130/152 | 20 | 200/255 | 130/203/245 | 200/255 | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 2 1/2 | 115/130/152 | 20 | 200/255 | 130/203/245 | 200/255 | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 3 | 130/135/152 | 20 | 200/255 | 130/203/245 | 200/255 | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 4 | 130/152 | 20 | 200/255 | 130/203/245 | 200/255 | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 5 | 130/152/165 | 20 | 200/255 | 130/203/245 | 200/255 | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 6 | 130/152/185 | 20 | 200/255 | 130/203/245 | 200/255 | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 8 | 130/152/210 | 20 | 200/255 | 130/203/245 | 200/255 | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 10 | 130/203/230 | 20 | 200/255 | 130/203/245 | 200/255 | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 25 | 130/203/245 | 25 | 16 | 24 | 15° | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 14 | 200/255 | 25 | 16 | 24 | 15° | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 16 | 24 | 25 | 16 | 24 | 15° | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 18 | 200/255 | 25 | 16 | 24 | 15° | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 20 | 200/255 | 25 | 16 | 24 | 15° | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 24 | 15° | 25 | 16 | 24 | 15° | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 28 | 260 | 25 | 16 | 24 | 15° | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 32 | 260 | 25 | 16 | 24 | 15° | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 36 | 260 | 25 | 16 | 24 | 15° | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 40 | 260/300 | 25 | 16 | 24 | 15° | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 44 | 300 | 25 | 16 | 24 | 15° | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
| 48 | 300 | 25 | 16 | 24 | 15° | หมายเหตุ: หากตัวกลางเป็นน้ำมัน, สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน สามารถปรับแต่งได้โดยการส่งจดหมายหรือแบบร่าง โปรดระบุเมื่อสั่งซื้อ |
|
รายละเอียดผลิตภัณฑ์ |
ขั้นตอนการผลิต
1.วัตถุดิบ
|
วัตถุดิบยาง CR/EPDM/NBR ระดับบนสุด ไม่มีการใช้ยางรีไซเคิล 2.การพลาสติก และการผสม |
สูตรพิเศษเพื่อการดัดงอที่ดีขึ้นด้วยไนลอน, เพื่อความแข็งแรงและการซีลที่ดีขึ้น 3.การพันชิ้นงาน การเสริมแรงด้วยลวดเหล็กชุบทองแดงป้องกันการหลุด |
4.การวัลคาไนซ์ เครื่องวัลคาไนซ์อัตโนมัติรับประกันเวลาและความดันในการวัลคาไนซ์ |
|
5.การตรวจสอบ การตรวจสอบที่เข้มงวด 100% เพื่อรับผิดชอบต่อผู้บริโภค |
6.การบรรจุภัณฑ์ |
การใช้งาน |
บริการของเรา
1.ออนไลน์ 24 ชั่วโมง2.มีตัวอย่างฟรี
3.รองรับการปรับแต่ง
4.จัดเตรียมแบบ
5.รูปแบบการชำระเงินหลายแบบให้เลือก
6.การตรวจสอบโรงงาน (วัสดุ, ข้อมูลจำเพาะ, ปริมาณ, แรงดัน, บรรจุภัณฑ์)
7.ระยะเวลารับประกันยาวนาน
8.บรรจุภัณฑ์ที่เหมาะสมสำหรับการขนส่ง
ลูกค้าของเรา
ใบรับรอง
คำถามที่พบบ่อย
Q1: "อัตราแรงดัน 10 บาร์" หมายถึงอะไรสำหรับข้อต่อยาง HVAC?
อัตรา 10 บาร์ หมายถึง ข้อต่อยืดหยุ่นได้รับการทดสอบและจัดอันดับให้ทำงานได้อย่างต่อเนื่องภายใต้แรงดันใช้งานสูงสุด
10 บาร์
Q2: เหตุใดจึงจำเป็นต้องมีข้อต่อยืดหยุ่นกันระเบิดใกล้กับเครื่องทำความเย็นและปั๊มหมุนเวียนขนาดใหญ่?ปั๊มและเครื่องทำความเย็นสร้างการสั่นสะเทือนทางกลอย่างต่อเนื่องและแรงดันกระชากอย่างกะทันหัน (ค้อนน้ำ) ระหว่างการสตาร์ทและหยุด การเชื่อมต่อท่อแข็งโดยตรงกับหน่วยเหล่านี้จะถ่ายทอดความเค้นที่ทำลายล้างไปยังหัวฉีดอุปกรณ์และโครงสร้างอาคาร ข้อต่อยางกันระเบิดจะดูดซับแรงเหล่านี้ ป้องกันท่อแตก, หน้าแปลนรั่วซึม และความเสียหายต่ออุปกรณ์Q3: วัสดุอีลาสโตเมอร์ใดที่แนะนำสำหรับท่อน้ำร้อน HVAC เทียบกับท่อน้ำเย็น?
มาตรฐานอุตสาหกรรมที่เหมาะสำหรับน้ำร้อน, น้ำเย็น และสารละลายไกลคอลอ่อนๆ ให้ช่วงอุณหภูมิที่ยอดเยี่ยม, ความต้านทานโอโซน และคุณสมบัติต้านทานการเสื่อมสภาพ
แนะนำหากกระแสของเหลวมีน้ำมันเจือปน, สารหล่อลื่นไฮดรอลิก หรือสารเติมแต่งจากปิโตรเลียมQ4: จำเป็นต้องใช้อุปกรณ์ควบคุม (แกนจำกัด) เมื่อติดตั้งข้อต่อ 10 บาร์นี้ในระบบ HVAC หรือไม่?
แนะนำอย่างยิ่งให้ใช้อุปกรณ์ควบคุม (แกนยึด) หากระบบท่อไม่ได้ยึดแน่นหรือติดตั้งบนชั้นวางท่อที่ยกสูง แกนจำกัดจะป้องกันไม่ให้ตัวยางยืดขยายเกินขีดจำกัดการเคลื่อนที่สูงสุดที่อนุญาตในระหว่างแรงดันไฮดรอลิกที่คาดไม่ถึงหรือการสตาร์ทปั๊มQ5: ข้อต่อยืดหยุ่นนี้ช่วยลดระดับเสียงภายในอาคารเชิงพาณิชย์ได้อย่างไร?
