สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
JINGNING
ได้รับการรับรอง:
CE，ISO
หมายเลขรุ่น:
RLJS
เอกสาร:
ติดต่อเรา
วิดีโอ
วิดีโอ
วิดีโอ

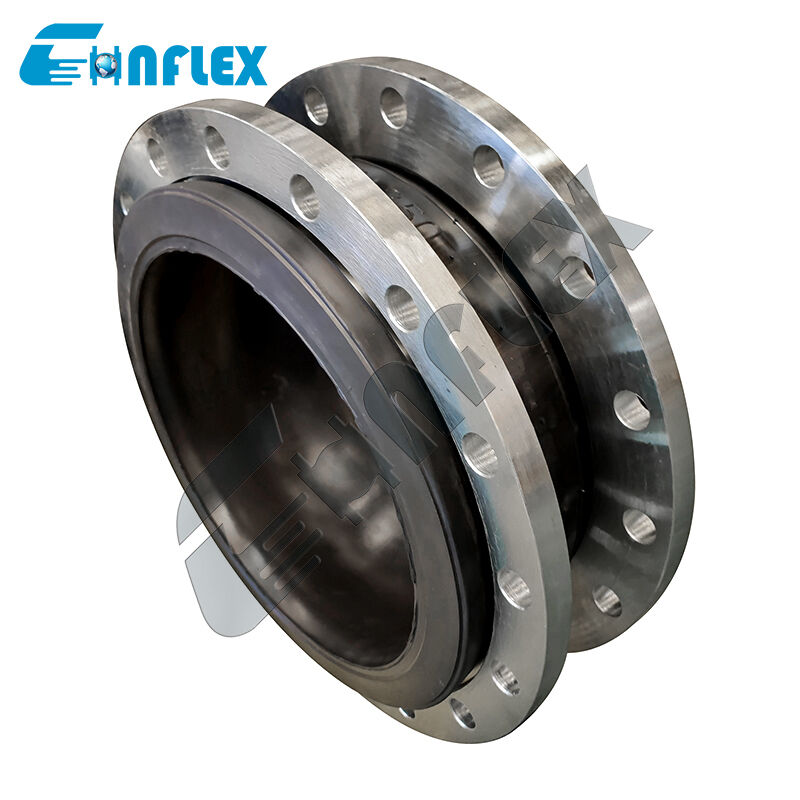

เครื่องเชื่อมท่อยืดหยุ่นระดับความดัน ANSI 150: เครื่องเชื่อมท่อกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับแรงสูง
สถานที่ใช้งานแบบสแตนดาร์ดของอเมริกัน สําหรับการใช้งานท่อความเครียดสูง
รายการเครื่องเชื่อมท่อยืดหยุ่น ระดับความดัน ANSI 150เป็นเครื่องเชื่อมกล่องกล่องขนาดใหญ่ ที่ถูกออกแบบมาเพื่อตอบสนองความต้องการที่เข้มข้นของระบบท่ออุตสาหกรรม ที่ออกแบบมาตามมาตรฐาน ASME/ANSI B16.5 ชั้น 150เครือข่ายท่อความตึงเครียดสูง เช่นที่พบในการผลิตไฟฟ้า, การแปรรูปปิโตรเคมี, HVAC, และการถ่ายทอดของเหลวอุตสาหกรรม
เครื่องเชื่อมแบบยืดหยุ่นนี้ มีรูปแบบเอลาสโตเมอรี่ที่แข็งแกร่งหลายชั้นให้ความมั่นคงความดันและความทนทานความเหนื่อยล้าแบบไดนามิกอุปกรณ์พร้อมกับการเจาะระดับความแม่นยํา ANSI ชั้น 150 สแตนเลสคาร์บอนหรือสแตนเลสรองรับ flanges มันเป็นสะพานที่แข็งแกร่งและยืดหยุ่นที่แยกความสั่นสะเทือนของปั๊มและรักษาความปลอดภัยการรั่วไหลแบบศูนย์ ภายใต้โปรไฟล์ความดันทํางานแบบต่อเนื่อง 150 คลาส.
คุณลักษณะการทํางาน
ความสอดคล้อง ANSI Class 150 อย่างเต็มที่ออกแบบและทดสอบเพื่อบูรณาการอย่างต่อเนื่องในระบบท่อ ASME/ANSI B16.5 ระดับชั้น 150225 PSI(1.55 MPa) ขึ้นอยู่กับอุณหภูมิการทํางาน
เครื่องเสริมเหล็กแบบหลายสลับแบบหนักสร้างขึ้นด้วยชั้นที่ติดตั้งของสายผ้ายืดหยุ่นสูง และแหวนสายเหล็กภายใน เพื่อป้องกันการบอลลอน, การปรับปรุงโครงสร้าง, และแรงกดดันในสายความเครียดสูง
ความสั่นสะเทือนและความอ่อนแอเสียงสูงกว่า:แมทริกซ์กล่องกล่องเอลาสโตเมอร์ซึมซึมความสั่นสะเทือนทางกลและเสียงเสียงที่เกิดจากปั๊ม, เครื่องบดและเครื่องทําความเย็นที่มีอัตราการผลิตสูง
การปลดล้างการเคลื่อนไหวขนาดสูง:ความยืดหยุ่นหลายทิศทางชดเชยได้อย่างเรียบร้อยสําหรับการบดแกนพร้อมกัน, การขยายแกน, การตัดด้านข้าง, และความผิดสอดคล้องมุมที่เกิดจากอุปกรณ์ที่ตั้งอยู่หรือการเติบโตทางความร้อน
เปลือกทนทานการกัดกร่อนทนทาน:สร้างขึ้นด้วยสารประกอบปกภายนอกที่ทนต่ออากาศ, โอโซน และการบิดกัน, รับประกันอายุการใช้งานยาวนานในห้องอุปกรณ์ภายในและการเผชิญหน้าภายนอกที่รุนแรง
รายละเอียดสินค้า
| ขนาด | ความยาว | การเคลื่อนไหวที่อนุญาตในการใช้งาน | ||||
| mm | นิ้ว | mm | การดันแกน mm | การขยายแกน mm |
การเคลื่อนไหวด้านข้าม mm |
ความชันมุม mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
หมายเหตุ: หากสื่อคือน้ํามัน สารกรดหรืออัลคาลีน และมีข้อต้องการพิเศษสําหรับอุณหภูมิการทํางาน คุณสามารถปรับแต่งมันโดยการส่งจดหมายหรือภาพวาดกรุณาระบุเมื่อสั่ง |
รายละเอียดสินค้า
กระแสการผลิต
|
1วัสดุดิบ ระดับสูงสุด CR/EPDM/NBR วัสดุแพร่ยาง ไม่มียางรีไซเคิล |
2- ปลาสติก และผสม สูตรพิเศษสําหรับการบิดที่ดีขึ้นด้วยไนลอน เพื่อความแข็งแรงที่ดีขึ้น การปิด |
3. ผ้าห่มห่อ โคเปอร์ plated สายเหล็กเสริมป้องกันดึงออก |
|
4- วัลคานิเซอร์ อัตโนมัติ เครื่องประปาประกันเวลาประปาและความดัน |
5.ตรวจสอบ |
6. การบรรจุ |
การใช้งาน
มาตรฐานร่วมการขยายยางใช้กันอย่างแพร่หลายในสาขาต่างๆ รวมถึงการก่อสร้าง, อุตสาหกรรมเคมี, การสร้างเรือ, น้ําโป่ง, ก๊าซ, ท่อหลอดเคมี, ท่อหลอดน้ํามัน, ท่อหลอดอาหาร, ท่อหลอดปรับอากาศและการบําบัดน้ําเสีย.
บริการของเรา
1ออนไลน์ 24 ชั่วโมง
2.ตัวอย่างฟรีให้
3รองรับการปรับแต่ง
4ให้แผนภาพ
5.หลายรูปแบบการชําระเงิน
6การตรวจสอบโรงงาน (วัสดุ, รายละเอียด, ปริมาณ, ความดัน, การบรรจุ)
7.ระยะเวลาการรับประกันยาว
8การบรรจุที่เหมาะสําหรับการขนส่ง
ลูกค้าของเรา
ใบรับรอง
FAQ
การจัดอันดับ ANSI ชั้น 150 ตรงกับความดันทํางานนามิตร150-225 PSI(ประมาณ 10 ถึง 15.5 บาร์) สําหรับการใช้งานอุณหภูมิบริเวณใกล้เคียง ที่ตรงกับความดันและอุณหภูมิของปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณปริมาณ
ในเครือข่ายท่อความเครียดสูง การเชื่อมต่อที่แข็งแกร่งจะส่งสั่นสะเทือนของอุปกรณ์และการเติบโตของความร้อนโดยตรงไปยังแอนเกอร์ท่อ, ช่องปั๊ม, และร่างของวาล์ว, ส่งผลให้เกิดรอยแตกและการรั่วไหลสายเชื่อมยืดหยุ่นนี้ทําหน้าที่เป็นผ่อนคลายความเครียด, ซึมซับภาระกลไกที่ไดนามิก ก่อนที่พวกเขาสามารถทําลายเครื่องจักรที่สําคัญ
ใช่ แฟลนจ์รองรับที่ติดตั้งมีมาตรฐาน ANSI Class 150 ขนาดวงกลมลูกขัด, กว้างรู, และจํานวนรู ทําให้มันตรงกับมาตรฐาน ANSI B16 ของสหรัฐ5 แฟลนซ์สําหรับการจับคู่การติดตั้งแบบพับ
หน่วยควบคุม (ไม้ขีดจํากัด) เป็นที่แนะนําอย่างเข้มงวดเมื่อติดตั้งเครื่องเชื่อมนี้บนสายท่อที่ไม่ติดตั้งหรือใกล้ปั๊มที่ทํางานใกล้กับขีดจํากัดชั้นบนของความดันประเมิน 150สายสับขัดขวางการขยายเกินและการบด, ป้องกันกล่องจากการเกินขอบเขตการออกแบบของเขาในช่วงแรงดันกระแทกฉับพลัน
ใช่ ขึ้นอยู่กับของกระบวนการของเหลวของคุณ (เช่น น้ํา mentah, น้ํามัน, สารเคมี, หรือ slurries), ท่อภายในสามารถถูกปรับแต่งด้วยการเคลือบ elastomeric รายการเฉพาะอย่างยิ่งเช่น EPDM, NBR (Nitrile), Neoprene,หรือแผ่น PTFE สําหรับการใช้งานทางเคมีที่รุนแรง.
