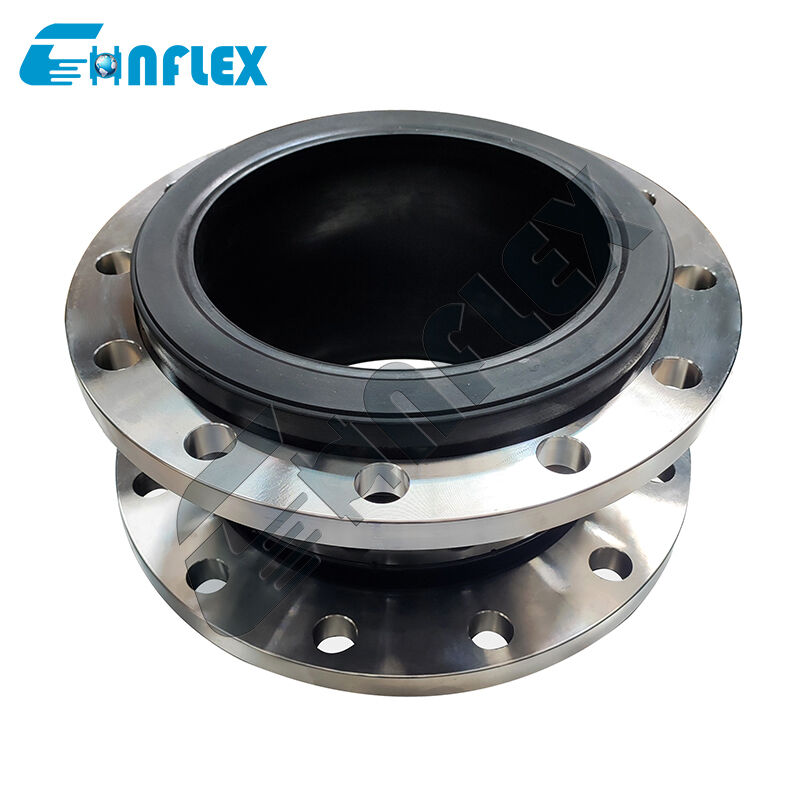

เครื่องสูบลมขยายเรียงรายด้วย PTFE พิกัดสุญญากาศสูง: ขั้วต่อยางฟลูออโรโพลีเมอร์เสริมแรงสำหรับระบบแรงดันลบ
ที่เครื่องสูบลมขยายเรียงรายด้วย PTFE พิกัดสุญญากาศสูงเป็นตัวเชื่อมต่อท่อระดับพรีเมียมที่เสริมโครงสร้าง ได้รับการออกแบบมาเป็นพิเศษเพื่อรับมือกับความท้าทายสองประการจากการกัดกร่อนของสารเคมีที่รุนแรงและแรงดันลบที่รุนแรง ในระบบสุญญากาศทางอุตสาหกรรม กระบวนการสกัดด้วยสารเคมี และท่อดูดของปั๊ม ข้อต่อขยายแบบเรียงรายมาตรฐานเผชิญกับโหมดความล้มเหลวขั้นวิกฤต: แรงดันลบบังคับให้ซับภายในยุบเข้าด้านใน นำไปสู่การอุดตันของการไหลที่รุนแรงหรือการฉีกขาดของไลเนอร์ คอนเนคเตอร์สำหรับงานหนักนี้ช่วยแก้ปัญหานี้โดยการรวมคอนเนคเตอร์ขั้นสูงที่ทนทานต่อสารเคมีเข้าด้วยกันซับ PTFE (Polytetrafluoroethylene)ด้วยกลไกการเสริมแรงโครงสร้างภายในแบบบูรณาการที่ฝังโดยตรงภายในเมทริกซ์อีลาสโตเมอร์หลายชั้น
ซับใน PTFE บริสุทธิ์ให้ความเฉื่อยทางเคมีกับกรดเข้มข้น ด่างแก่ และตัวทำละลายอินทรีย์ระเหยง่าย ปกป้องเปลือกยางโครงสร้างด้านนอกจากการโจมตีทางเคมี รองรับด้วยหน้าแปลนโลหะที่หนาและกลึงอย่างแม่นยำ ตัวเชื่อมต่อพิกัดสุญญากาศสูงนี้ช่วยลดการสั่นสะเทือนของเครื่องจักรที่ทำลายล้างได้อย่างปลอดภัย รองรับการเปลี่ยนแปลงความร้อนรอบทิศทาง และรักษาโปรไฟล์ทรงกระบอกที่สมบูรณ์แบบภายใต้สภาวะสุญญากาศเต็มรูปแบบ ทำให้มั่นใจในความปลอดภัยของกระบวนการสูงสุดและความน่าเชื่อถือในการยุบตัวเป็นศูนย์
ลักษณะการทำงาน
การป้องกันการยุบตัวของสุญญากาศ:ออกแบบมาโดยเฉพาะพร้อมระบบเสริมแรงโครงสร้างที่ยึดไว้ภายใน (เช่น แหวนสุญญากาศในตัว) ที่ป้องกันไม่ให้ซับ PTFE หลุดหรือหลุดออกภายใต้แรงดันลบที่รุนแรงหรือแรงดูดของปั๊ม
การป้องกันสารเคมีสากล:ไลเนอร์ด้านในฟลูออโรโพลีเมอร์ความหนาแน่นสูงยังคงเฉื่อยและไม่ทำปฏิกิริยาโดยสมบูรณ์เมื่อสัมผัสกับตัวกลางทางอุตสาหกรรมที่มีฤทธิ์รุนแรงที่สุด รวมถึงกรดไนตริกเข้มข้น ซัลฟิวริก และไฮโดรคลอริก
การชดเชยความเค้นหลายแกน:การกำหนดค่าเครื่องสูบลมทรงกลมเดี่ยวที่ยืดหยุ่นทำให้การเคลื่อนตัวของท่อแบบไดนามิกราบรื่น ดูดซับการบีบอัดตามแนวแกนที่เกิดขึ้นพร้อมกัน การยืดออก แรงเฉือนด้านข้าง และการวางแนวท่อเชิงมุมที่ไม่ตรง
การลดแรงสั่นสะเทือนระดับพรีเมี่ยม:โครงสร้างภายนอกแบบอีลาสโตเมอร์สำหรับงานหนักทำหน้าที่เป็นตัวแยกการสั่นสะเทือนที่มีประสิทธิภาพสูง โดยดูดซับเสียงรบกวนที่เกิดจากของแข็งและการเต้นเป็นจังหวะไฮดรอลิกความถี่สูงจากปั๊มสุญญากาศและคอมเพรสเซอร์
การปิดผนึกใบหน้าบานแบบรวม:แผ่นซับ PTFE ภายในขยายออกอย่างสมบูรณ์ผ่านลำคอและแผ่ออกไปด้านนอกทั่วทั้งหน้าซีลของหน้าแปลน ทำให้เกิดพื้นผิวปะเก็นในตัวที่ป้องกันการระเบิด ซึ่งป้องกันการรั่วไหลที่ส่วนต่อประสานอย่างสมบูรณ์
ข้อมูลจำเพาะของผลิตภัณฑ์
| ขนาด | ความยาว | การเคลื่อนไหวที่อนุญาตในการดำเนินงาน | ||||
| มม | นิ้ว | มม | แรงอัดตามแนวแกน มม | ส่วนต่อขยายตามแนวแกน มม |
การเคลื่อนไหวตามขวาง มม |
การโก่งเชิงมุม มม |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1,000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
หมายเหตุ: หากตัวกลางเป็นน้ำมัน สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน คุณสามารถปรับแต่งได้โดยการส่งจดหมายหรือภาพวาด กรุณาระบุเมื่อสั่งซื้อ |
รายละเอียดสินค้า
ขั้นตอนการผลิต
|
1.วัตถุดิบ CR/EPDM/NBR ระดับบนสุด วัตถุดิบยาง, ไม่มียางรีไซเคิล |
2. การปั้นพลาสติก และการผสม สูตรพิเศษเพื่อการดัดงอที่ดีขึ้นด้วยไนลอน เพื่อความแข็งแรงยิ่งขึ้น การปิดผนึก |
3. การห่อชิ้นงาน เสริมลวดเหล็กชุบคูเปอร์ป้องกันการดึงออก |
|
4.วัลคาไนซ์ เครื่องหลอมโลหะอัตโนมัติรับประกันเวลาและความดันในการหลอมโลหะ |
5.การตรวจสอบ |
6. บรรจุภัณฑ์ |
แอปพลิเคชัน
มาตรฐานข้อต่อขยายยางมีการใช้กันอย่างแพร่หลายในด้านต่างๆ รวมถึงการก่อสร้าง อุตสาหกรรมเคมี การต่อเรือ น้ำประปา ก๊าซ ท่อเคมี ท่อปิโตรเลียม ท่อส่งอาหาร ท่อเครื่องปรับอากาศ และการบำบัดน้ำเสีย
บริการของเรา
ออนไลน์ 1.24 ชั่วโมง
2. มีตัวอย่างฟรีให้
3.สนับสนุนการปรับแต่ง
4.จัดเตรียมภาพวาด
5. มีรูปแบบการชำระเงินให้เลือกหลากหลาย
6.การตรวจสอบโรงงาน (วัสดุ ข้อมูลจำเพาะ ปริมาณ ความดัน บรรจุภัณฑ์)
7. ระยะเวลาการรับประกันนาน
8.บรรจุภัณฑ์ที่เหมาะสมสำหรับการขนส่ง
ลูกค้าของเรา
ใบรับรอง
คำถามที่พบบ่อย
ในข้อต่อแบบมีเส้นมาตรฐาน ไลเนอร์พลาสติกด้านในจะติดหรือยึดเข้ากับตัวยางอย่างหลวมๆ เท่านั้น เมื่อเกิดสุญญากาศ (แรงดันลบ) แรงดูดจะดึงไลเนอร์ออกจากผนังยางเข้าด้านใน ทำให้เกิดการยุบตัวและปิดกั้นการไหลของท่อ เครื่องสูบลมอัตราสุญญากาศสูงของเราได้รับการออกแบบทางวิศวกรรมโดยมีวงแหวนรองรับโครงสร้างภายในที่ผสานรวมในระหว่างกระบวนการวัลคาไนเซชัน โดยล็อคซับ PTFE เข้ากับเปลือกของตัวสูบลมที่มีโครงสร้างแน่นหนา เพื่อไม่ให้ยุบตัว
หน่วยเสริมสำหรับงานหนักของเราได้รับการออกแบบให้ทนทานต่อสภาวะสุญญากาศเต็มรูปแบบ (ไม่เกิน$-0.1text{ MPa}$หรือ$29.9ข้อความ{ inHg}$) ได้อย่างปลอดภัย แม้ในอุณหภูมิการทำงานที่สูงขึ้น ซึ่งพลาสติกมาตรฐานจะอ่อนตัวลงตามธรรมชาติและเสี่ยงต่อการเสียรูปได้ง่าย
ไม่ วงแหวนเสริมแรงสุญญากาศถูกรวมเข้าไว้ด้านหลังหรือแบบฝังอย่างแม่นยำด้วยโปรไฟล์ซับใน PTFE ขึ้นอยู่กับการกำหนดค่ารุ่นที่แน่นอน สิ่งนี้ช่วยให้รูภายในเรียบ ลดการสูญเสียแรงเสียดทานของของไหลให้เหลือน้อยที่สุด รักษาความเร็วการไหลตามปริมาตรที่เหมาะสม และป้องกันตะกอนเคมีจากการแข็งตัวภายในส่วนโค้ง
