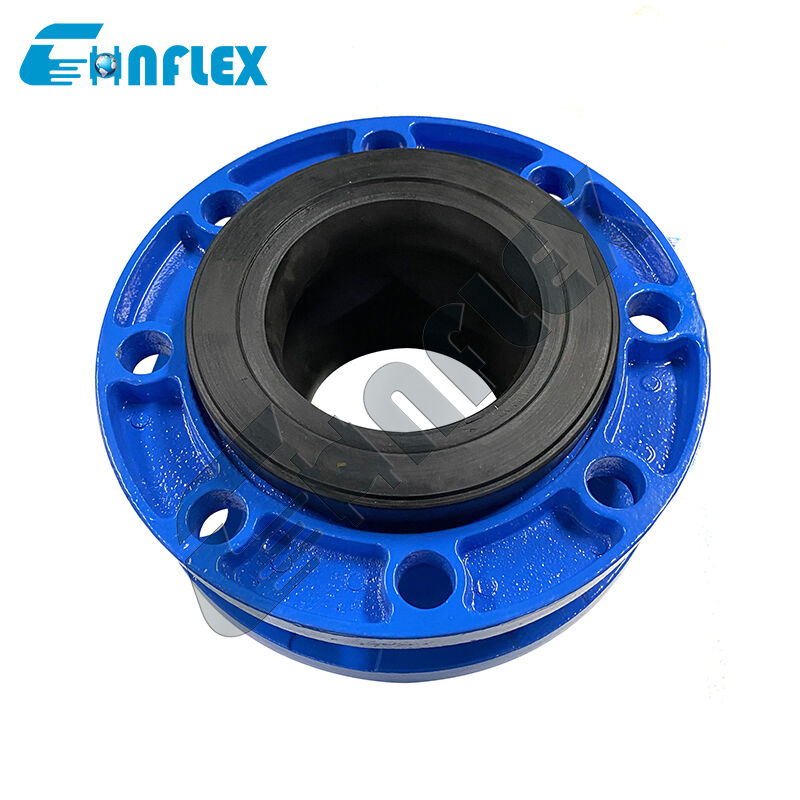

ข้อต่อขยายหน้าแปลนที่มีเส้น PTFE ซึมผ่านเป็นศูนย์: เครื่องสูบลมยางดูดซับแรงกระแทกสำหรับสายกรดเข้มข้น
รายละเอียดสินค้า
ที่ข้อต่อขยายหน้าแปลนที่มีเส้น PTFE ซึมผ่านเป็นศูนย์ย่อมาจากส่วนประกอบด้านความปลอดภัยชั้นยอดที่ได้รับการออกแบบมาโดยเฉพาะสำหรับความต้องการขั้นสูงสุดของสายกรดเข้มข้นและเครือข่ายการประมวลผลสารเคมีอันตราย การขนส่งของเหลวที่มีความผันผวนสูง เช่น ซัลฟิวริกเข้มข้น กรดไฮโดรคลอริก หรือกรดไนตริก ต้องใช้ระบบที่ขจัดความเสี่ยงทั้งหมดของการร้องไห้ของสารเคมี การปนเปื้อนต่อสิ่งแวดล้อม หรือความล้มเหลวของข้อต่อ ข้อต่อขยายแบบหน้าแปลนสำหรับงานหนักนี้ได้รับความปลอดภัยสูงสุดโดยการหลอมรวมความหนาแน่นสูงเป็นพิเศษและการซึมผ่านเป็นศูนย์ซับ PTFE (Polytetrafluoroethylene)โดยตรงภายในเครื่องสูบลมยางเสริมแรงหลายชั้น
แผงกั้น PTFE ภายในที่ไร้รอยต่อจะแยกอีลาสโตเมอร์โครงสร้างและเมทริกซ์ผ้าแรงดึงสูงออกจากกระแสเคมีได้อย่างสมบูรณ์ ป้องกันการซึมผ่านขนาดเล็ก การพองตัวของวัสดุ และการย่อยสลายทางเคมี เมื่อใช้ร่วมกับหน้าแปลนสำรองที่หมุนได้อย่างอิสระและแข็งแกร่ง เพื่อให้แน่ใจว่ามีการโหลดโบลต์ที่สม่ำเสมอและมั่นคง เครื่องสูบลมยางดูดซับแรงกระแทกนี้จะทำให้แรงสั่นสะเทือนของไฮดรอลิกที่รุนแรงเป็นกลาง รองรับการเคลื่อนที่ด้วยความร้อนอย่างมีนัยสำคัญ และลดการสั่นสะเทือนของปั๊มเชิงกล ทำให้โครงสร้างพื้นฐานของระบบท่อสารเคมีที่มีความเสี่ยงสูงของคุณปลอดภัย ปราศจากการรั่วไหล และทำงานได้
ลักษณะการทำงาน
สิ่งกีดขวางการซึมผ่านเป็นศูนย์:ประดิษฐ์ขึ้นโดยใช้โครงสร้างโมเลกุลเฉพาะทางที่มีความหนาแน่นสูงของ PTFE บริสุทธิ์ ซึ่งป้องกันการพรุนขนาดเล็กและการซึมผ่านของก๊าซ/ของเหลวได้อย่างมีประสิทธิภาพ แม้ว่าจะจัดการกับกรดที่มีความเข้มข้นสูงและมีฤทธิ์รุนแรงก็ตาม
ความทนทานต่อสารเคมีทั้งหมด:โครงสร้างบุด้านในยังคงเฉื่อยและไม่ได้รับผลกระทบใดๆ เมื่อสัมผัสกับสารเคมีที่มีการทำลายล้างมากที่สุด สารออกซิไดซ์ที่แรง ตัวทำละลายระเหย และกรดอนินทรีย์ที่เกิดปฏิกิริยาตลอดสเปกตรัมการปฏิบัติงานทั้งหมด
การดูดซับแรงกระแทกแบบ Kinetic ระดับพรีเมี่ยม:โครงสร้างภายนอกแบบอีลาสโตเมอร์สำหรับงานหนักทำหน้าที่เป็นตัวแยกการสั่นสะเทือนที่มีประสิทธิภาพสูง ดูดซับเสียงรบกวนที่เกิดจากของแข็ง เสียงฮัมของมอเตอร์ความถี่สูง และแรงดันที่เพิ่มขึ้นฉับพลันจากปั๊มถ่ายโอนสารเคมี
การบรรเทาการเคลื่อนที่แบบหลายแกน:การกำหนดค่าเครื่องสูบลมทรงกลมเดี่ยวที่ยืดหยุ่นช่วยให้เกิดความเค้นแบบไดนามิกของไปป์ไลน์ได้อย่างราบรื่น พร้อมชดเชยการบีบอัดตามแนวแกน การยืดออกตามแนวแกน แรงเฉือนด้านข้าง และการวางแนวท่อเชิงมุมไม่ตรงไปพร้อมๆ กัน
ความสมบูรณ์เต็มหน้าบาน:แผ่นซับ PTFE ภายในขยายออกอย่างสมบูรณ์ผ่านลำคอและกระจายออกไปด้านนอกทั่วทั้งหน้าซีลหน้าแปลน ทำให้เกิดพื้นผิวปะเก็นที่ป้องกันสารเคมีในตัว ซึ่งจะปิดผนึกความชื้นและควันที่มีฤทธิ์กัดกร่อนที่ส่วนต่อประสานได้อย่างสมบูรณ์
ข้อมูลจำเพาะของผลิตภัณฑ์
| ขนาด | ความยาว | การเคลื่อนไหวที่อนุญาตในการดำเนินงาน | ||||
| มม | นิ้ว | มม | แรงอัดตามแนวแกน มม | ส่วนต่อขยายตามแนวแกน มม |
การเคลื่อนไหวตามขวาง มม |
การโก่งเชิงมุม มม |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1,000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
หมายเหตุ: หากตัวกลางเป็นน้ำมัน สารที่เป็นกรดหรือด่าง และมีข้อกำหนดพิเศษสำหรับอุณหภูมิในการทำงาน คุณสามารถปรับแต่งได้โดยการส่งจดหมายหรือภาพวาด กรุณาระบุเมื่อสั่งซื้อ |
รายละเอียดสินค้า
ขั้นตอนการผลิต
|
1.วัตถุดิบ CR/EPDM/NBR ระดับบนสุด วัตถุดิบยาง, ไม่มียางรีไซเคิล |
2. การปั้นพลาสติก และการผสม สูตรพิเศษเพื่อการดัดงอที่ดีขึ้นด้วยไนลอน เพื่อความแข็งแรงยิ่งขึ้น การปิดผนึก |
3. การห่อชิ้นงาน เสริมลวดเหล็กชุบคูเปอร์ป้องกันการดึงออก |
|
4.วัลคาไนซ์ เครื่องหลอมโลหะอัตโนมัติรับประกันเวลาและความดันในการหลอมโลหะ |
5.การตรวจสอบ |
6. บรรจุภัณฑ์ |
แอปพลิเคชัน
มาตรฐานข้อต่อขยายยางมีการใช้กันอย่างแพร่หลายในด้านต่างๆ รวมถึงการก่อสร้าง อุตสาหกรรมเคมี การต่อเรือ น้ำประปา ก๊าซ ท่อเคมี ท่อปิโตรเลียม ท่อส่งอาหาร ท่อเครื่องปรับอากาศ และการบำบัดน้ำเสีย
บริการของเรา
ออนไลน์ 1.24 ชั่วโมง
2. มีตัวอย่างฟรีให้
3.สนับสนุนการปรับแต่ง
4.จัดเตรียมภาพวาด
5. มีรูปแบบการชำระเงินให้เลือกหลากหลาย
6.การตรวจสอบโรงงาน (วัสดุ ข้อมูลจำเพาะ ปริมาณ ความดัน บรรจุภัณฑ์)
7. ระยะเวลาการรับประกันนาน
8.บรรจุภัณฑ์ที่เหมาะสมสำหรับการขนส่ง
ลูกค้าของเรา
ใบรับรอง
คำถามที่พบบ่อย
ในระบบเคมีที่มีความเข้มข้นสูง บางครั้งพลาสติกไลเนอร์มาตรฐานสามารถปล่อยให้ก๊าซหรือของเหลวที่มีฤทธิ์รุนแรงจำนวนเล็กน้อยจิ๋วซึมผ่านช่องว่างของโมเลกุลเมื่อเวลาผ่านไป ซึ่งเป็นกระบวนการที่เรียกว่าการซึมผ่าน ซับใน PTFE ที่มีการซึมผ่านเป็นศูนย์ของเราผ่านกระบวนการผลิตที่มีความหนาแน่นสูงเป็นพิเศษ ซึ่งกำจัดช่องว่างเล็กๆ น้อยๆ เหล่านี้ ทำให้มั่นใจได้ว่าแม้แต่กรดเข้มข้นที่ระเหยง่ายก็ไม่สามารถผ่านเข้าไปโจมตีปลอกยางด้านนอกได้
แม้ว่าโลหะผสมที่แปลกใหม่สามารถต้านทานการกัดกร่อนได้ แต่ก็มีความแข็งสูง ไวต่อการแตกร้าวเมื่อยล้าจากการสั่นสะเทือนอย่างต่อเนื่อง และมีราคาแพงกว่ามาก ข้อต่อยางบุด้วย PTFE ให้การป้องกันสารเคมีอย่างสมบูรณ์ของฟลูออโรโพลีเมอร์ ผสมผสานกับการลดแรงสั่นสะเทือน การดูดซับแรงกระแทก และคุณลักษณะความยืดหยุ่นสูงของอีลาสโตเมอร์สำหรับงานหนัก
ใช่ เนื่องจากหน้า PTFE แบบพลิกกลับทำหน้าที่เป็นปะเก็นแบบเต็มพื้นผิวในตัว ตรวจสอบให้แน่ใจว่าหน้าแปลนท่อคู่นั้นสะอาด เรียบ และไม่มีครีบคมก่อนการติดตั้ง ขันโบลต์หน้าแปลนด้านหลังให้แน่นตามลำดับรูปดาวแบบก้าวหน้าโดยใช้ประแจทอร์คเพื่อให้มีการซีลที่สม่ำเสมอโดยไม่ต้องบีบอัดไลเนอร์มากเกินไป
