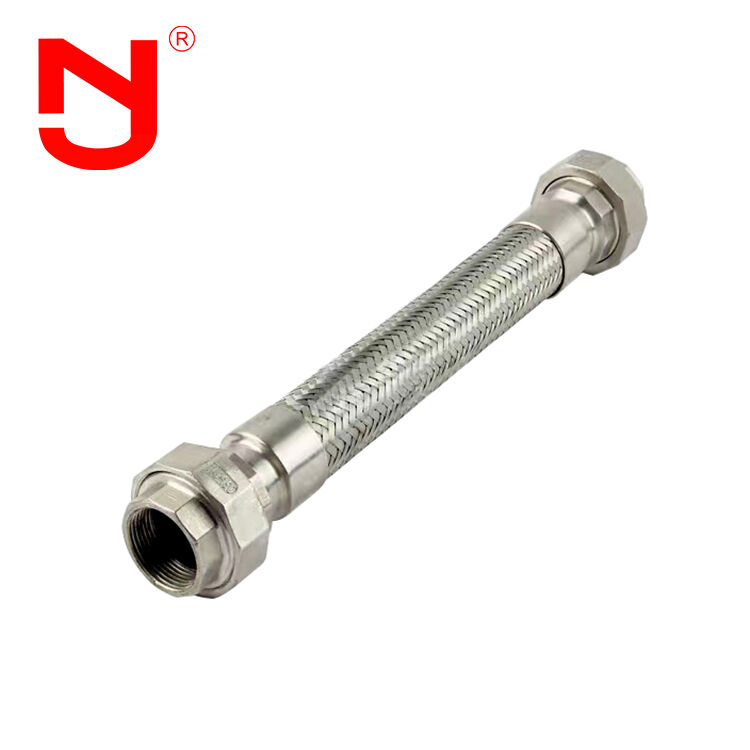

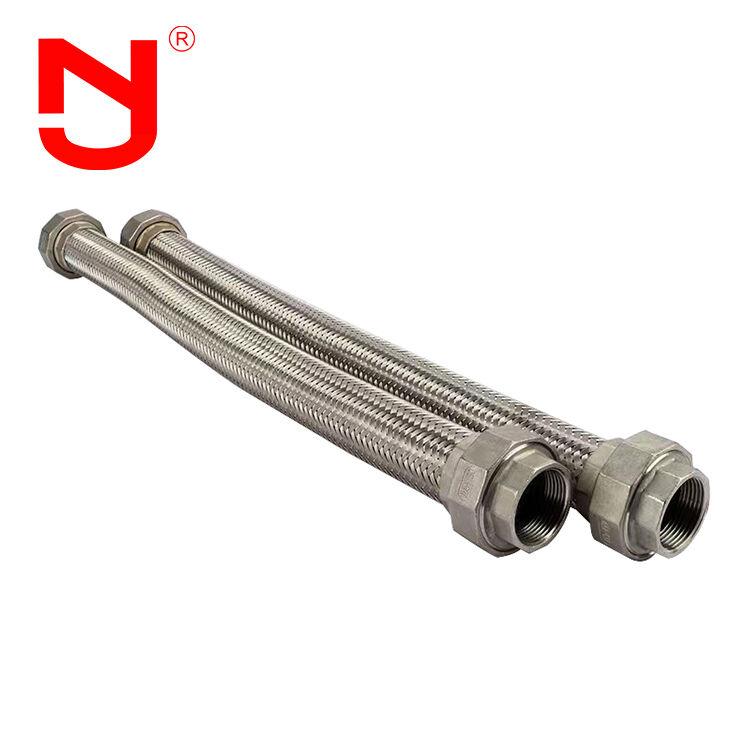

ลวดสแตนเลสถักท่อโลหะยืดหยุ่นชนิดยูเนี่ยน
ท่ออ่อนแบบถักโลหะแบบยูเนี่ยนเป็นชุดประกอบท่อแบบยืดหยุ่นที่ประกอบด้วยท่อด้านในลูกฟูกที่เป็นโลหะ เสริมด้วยชั้นแบบถักภายนอก และติดตั้งด้วยการเชื่อมต่อปลายแบบยูเนี่ยน ได้รับการออกแบบมาเพื่อดูดซับแรงสั่นสะเทือน รองรับการขยายตัวทางความร้อน และชดเชยการวางแนวที่ไม่ตรงเล็กน้อยในระบบท่อ ในขณะที่ให้ความสามารถในการรับแรงดันสูง ความแข็งแรงทางกล ความต้านทานการกัดกร่อน และประสิทธิภาพที่เชื่อถือได้และป้องกันการรั่วซึมในการใช้งานทางอุตสาหกรรม
ลักษณะการทำงาน
องค์ประกอบยืดหยุ่นหลักของข้อต่อขยายแบบยืดหยุ่นคือตัวเป่าลมสแตนเลส ข้อต่อขยายแบบยืดหยุ่นรองรับการเคลื่อนที่ของท่อในทิศทางตามแนวแกน ตามขวาง และเชิงมุมผ่านการขยายและการโค้งงอของเครื่องสูบลม ข้อต่อขยายแบบยืดหยุ่นสามารถทำหน้าที่ดังต่อไปนี้:
- ดูดซับการเสียรูปเนื่องจากความร้อนตามแนวแกน แนวขวาง และเชิงมุมของท่อ
- ลดผลกระทบจากการสั่นสะเทือนของอุปกรณ์ต่อระบบท่อ
- ชดเชยการเสียรูปของท่อที่เกิดจากแผ่นดินไหวและการทรุดตัวของพื้นดิน
ข้อมูลจำเพาะทางเทคนิค
| เส้นผ่านศูนย์กลาง (มม.) |
เกรดความดัน (Mpa) |
พื้นที่เครื่องสูบลมที่ใช้ได้ (cตารางเมตร) |
เส้นผ่านศูนย์กลางภายนอกสูงสุด (มม.) |
ความยาว (มม.) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1,000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
กระบวนการผลิต
ท่อเฟล็กซ์ถักโลหะชนิดยูเนี่ยนคุณภาพสูงของ JINGNING ผลิตขึ้นด้วยความแม่นยำและความเชี่ยวชาญ:
Union Type Metal Braided Water ยืดหยุ่นสามารถแปรรูปเป็นประเภทต่างๆได้ตามความต้องการเฉพาะ:
- วัสดุตัวเครื่องร้อง: สแตนเลส 304, 316L
- วัสดุหน้าแปลน: เหล็กกล้าคาร์บอน Q235, สแตนเลส 304, 316L
ด้วยประสบการณ์การออกแบบกว่า 17 ปีในการผลิตข้อต่อขยายแบบยืดหยุ่น ข้อต่อขยายยาง ข้อต่อสูบลม ข้อต่อแยกชิ้นส่วน และอุปกรณ์ท่ออุตสาหกรรมอื่น ๆ ผลิตภัณฑ์ Jingning ตรงตามมาตรฐานสากล รวมถึง GB, ISO, DIN, ANSI, BS, JIS และข้อกำหนดเฉพาะของลูกค้า
ข้อดีของผลิตภัณฑ์
- ราคาโรงงานโดยตรงที่แข่งขันได้
- ประสบการณ์การผลิต 17 ปีพร้อมความเชี่ยวชาญในการส่งออก 5 ปี
- การควบคุมคุณภาพอย่างเข้มงวดเกินมาตรฐานอุตสาหกรรม
- ข้อกำหนดฐานแม่พิมพ์แบบกำหนดเองและบริการ OEM
- มีตัวอย่างผลิตภัณฑ์ฟรี
- สินค้าคงคลังขนาดใหญ่สำหรับการจัดส่งทันที
การใช้งาน
เนื่องจากความยืดหยุ่น ตัวเชื่อมต่อแบบยืดหยุ่นของท่อจึงสามารถชดเชยการเปลี่ยนแปลงอุณหภูมิที่แตกต่างกันและการเคลื่อนไหวอื่นๆ ระหว่างอุปกรณ์และท่อ ป้องกันการสั่นสะเทือน ลดแรงผลักของท่อบนอุปกรณ์ และรองรับการทรุดตัวของฐานรากของถังที่ไม่สม่ำเสมอ ข้อต่อขยายแบบยืดหยุ่นถูกนำมาใช้กันอย่างแพร่หลายในกระบวนการทางเคมี การกลั่นน้ำมัน การผลิตกระแสไฟฟ้า อุตสาหกรรมเบา พลังงานนิวเคลียร์ โลหะวิทยา เครื่องจักร เครื่องมือวัด การใช้งานทางทะเล และการบินและอวกาศ ด้วยการใช้ท่อส่งพลังงานและความร้อนที่เพิ่มขึ้นในภาคอุตสาหกรรมและโยธา ความต้องการตัวเชื่อมต่อท่อแบบยืดหยุ่นยังคงเพิ่มขึ้นอย่างต่อเนื่อง
คำถามที่พบบ่อย
ถาม: ท่ออ่อนแบบถักโลหะชนิด Union สามารถทำเครื่องหมายด้วยโลโก้ที่กำหนดเองได้หรือไม่
ตอบ: ได้ สามารถทำเครื่องหมายด้วยโลโก้ของคุณได้ เราให้บริการ OEM และ ODM ที่ครอบคลุม
ถาม: ท่ออ่อนแบบถักโลหะชนิด Union Type มีความยาวหันหน้าเป็นเท่าใด
A: ความยาวมาตรฐานแบบหันหน้าเข้าหากัน ได้แก่ L130, L152, L203 นอกจากนี้เรายังยอมรับความยาวที่กำหนดเองตามความต้องการเฉพาะของคุณ
ถาม: คุณสามารถจัดเตรียมภาพวาดของ Union Type Metal Braided Flex Hoses ได้หรือไม่
ตอบ: ได้ เราสามารถจัดเตรียมภาพวาดโดยละเอียดได้ โปรดติดต่อเราเพื่อรับแบบตัวเชื่อมต่อท่อแบบยืดหยุ่น
ถาม: คุณสามารถให้ใบรับรองอะไรบ้างสำหรับท่ออ่อนแบบถักโลหะแบบยูเนี่ยน
ตอบ: เราให้การรับรอง CE และ ISO สำหรับผลิตภัณฑ์ของเรา
