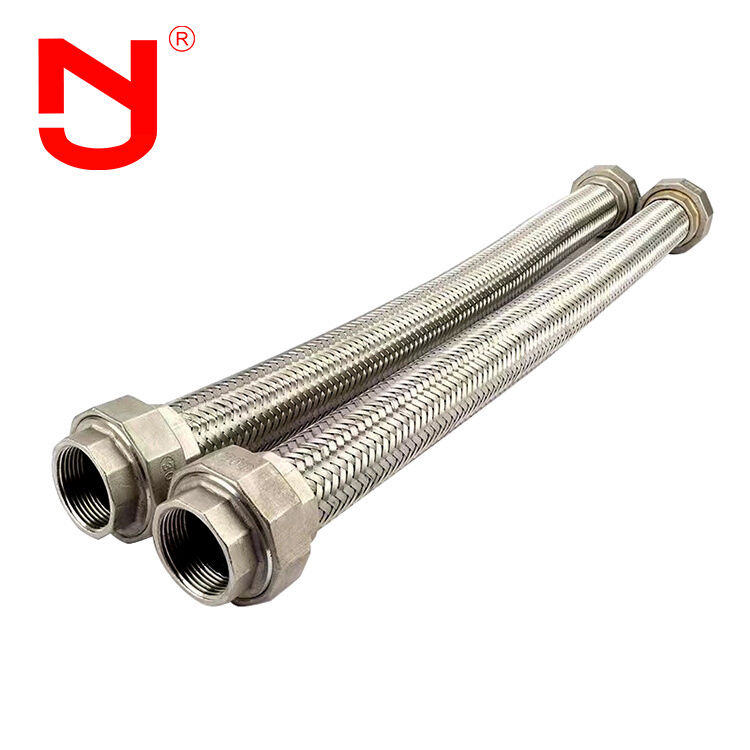

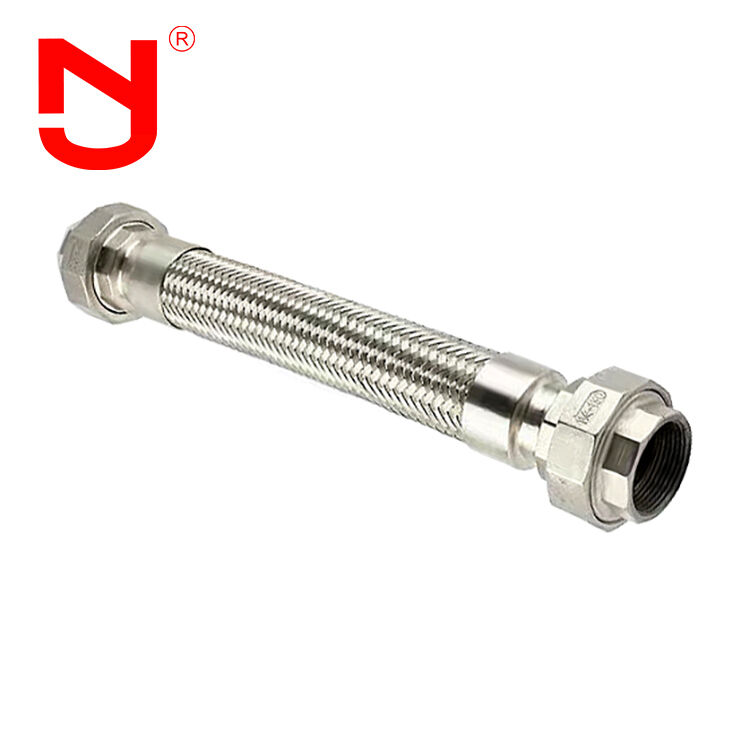

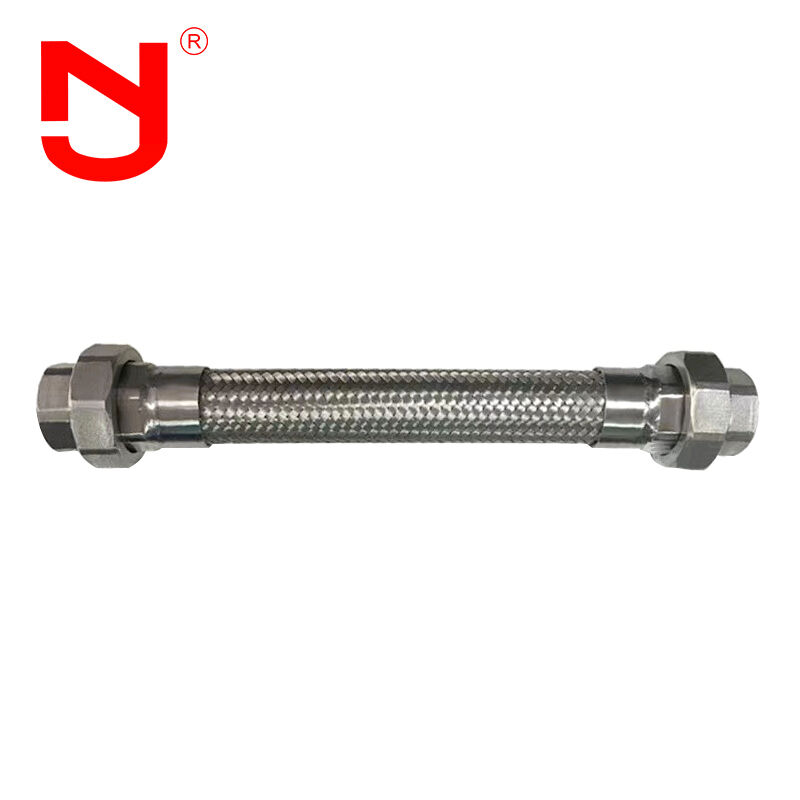

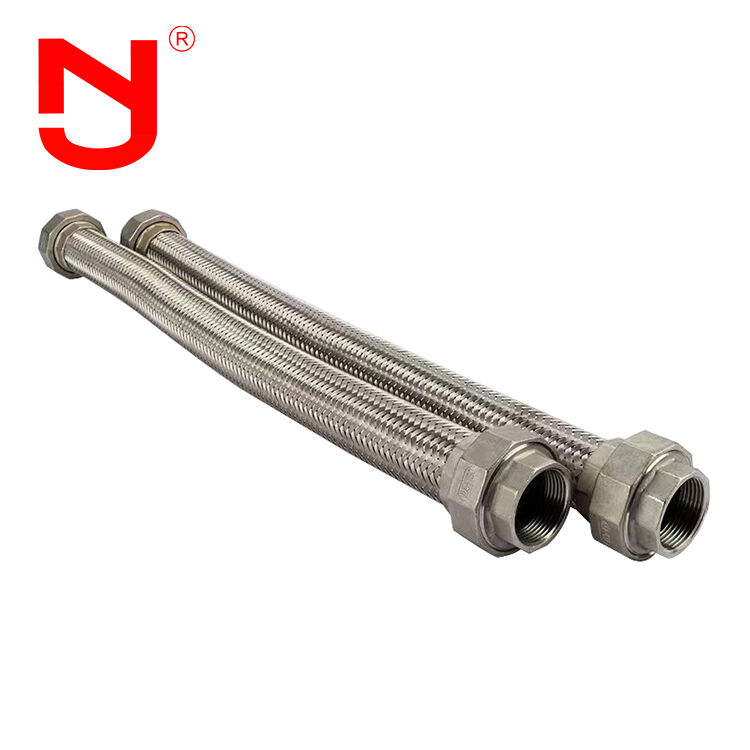

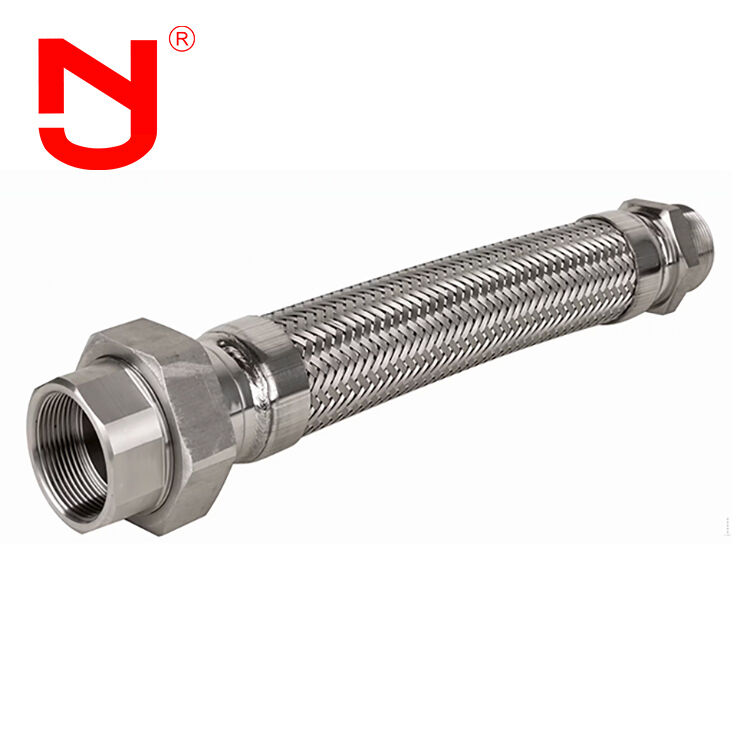

ท่อโลหะยืดหยุ่นถักเปียชนิดยูเนียน ท่อสแตนเลสสตีลแบบยืดหยุ่น
ท่อสแตนเลสสตีลแบบยืดหยุ่นชนิดยูเนียนได้รับการออกแบบทางวิศวกรรมด้วยท่อด้านในลูกฟูกสแตนเลสสตีลและการเสริมแรงถักเปียสแตนเลสสตีล พร้อมการเชื่อมต่อปลายแบบยูเนียนเพื่อการติดตั้งและถอดที่ตรงไปตรงมา ท่อเหล่านี้ได้รับการออกแบบมาเพื่อดูดซับการสั่นสะเทือน การขยายตัวทางความร้อน และการวางแนวที่ไม่ถูกต้องในระบบท่อ ในขณะที่ให้ความทนทานต่อแรงดันที่ยอดเยี่ยม ทนทานต่อการกัดกร่อน และประสิทธิภาพการทำงานที่ปราศจากรอยรั่วที่เชื่อถือได้ในงานอุตสาหกรรมที่ต้องการ
ลักษณะเฉพาะของประสิทธิภาพ
ส่วนประกอบยืดหยุ่นหลักของข้อต่อขยายตัวแบบยืดหยุ่นของเราคือลูกสูบสแตนเลสสตีล ด้วยความสามารถในการขยายตัวและการโค้งงอ ข้อต่อเหล่านี้รองรับการเคลื่อนที่ของท่อในทิศทางตามแนวแกน แนวขวาง และเชิงมุม โดยให้:
- การดูดซับการเสียรูปทางความร้อนตามแนวแกน แนวขวาง และเชิงมุมในท่อ
- การดูดซับการสั่นสะเทือนจากอุปกรณ์ ลดผลกระทบของท่อ
- การชดเชยการเสียรูปของท่อที่เกิดจากกิจกรรมแผ่นดินไหวและการทรุดตัวของพื้นดิน
ข้อมูลจำเพาะทางเทคนิค
| เส้นผ่านศูนย์กลาง (มม.) |
ระดับแรงดัน (MPa) |
พื้นที่ใช้งานของลูกสูบ (ซม.²) |
เส้นผ่านศูนย์กลางภายนอกสูงสุด (มม.) |
ความยาว (มม.) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
กระบวนการผลิต
ท่อสแตนเลสสตีลแบบยืดหยุ่นชนิดยูเนียนของเราผลิตขึ้นเพื่อให้ตรงตามข้อกำหนดการใช้งานที่หลากหลายด้วยวิศวกรรมที่แม่นยำและวัสดุคุณภาพ
ข้อมูลจำเพาะของวัสดุ:
• ตัวลูกสูบ: สแตนเลสสตีล 304, 316L
• วัสดุหน้าแปลน: เหล็กกล้าคาร์บอน Q235, สแตนเลสสตีล 304, 316L
ด้วยประสบการณ์การออกแบบกว่า 17 ปีในการผลิตข้อต่อขยายตัวแบบยืดหยุ่น ข้อต่อขยายตัวยาง ข้อต่อลูกสูบโลหะ และอุปกรณ์ท่ออุตสาหกรรม ผลิตภัณฑ์ JINGNING เป็นไปตามมาตรฐานสากล รวมถึง GB, ISO, DIN, ANSI, BS, JIS และข้อกำหนดที่กำหนดเอง
ข้อดีของผลิตภัณฑ์
- ราคาโรงงานโดยตรงที่แข่งขันได้
- ประสบการณ์การผลิต 17 ปี พร้อมความเชี่ยวชาญด้านการส่งออก 5 ปี
- การตรวจสอบคุณภาพอย่างเข้มงวดเกินมาตรฐานอุตสาหกรรม
- การกำหนดค่าฐานแม่พิมพ์แบบกำหนดเองและบริการ OEM
- มีตัวอย่างผลิตภัณฑ์ฟรี
- สินค้าคงคลังจำนวนมากพร้อมใช้งานทันที
การใช้งานในอุตสาหกรรม
เนื่องจากความยืดหยุ่นเป็นพิเศษ ตัวเชื่อมต่อท่อแบบยืดหยุ่นของเราจึงชดเชยความแตกต่างของอุณหภูมิและการเสียรูปอื่นๆ ระหว่างอุปกรณ์และท่อได้อย่างมีประสิทธิภาพ ป้องกันการส่งผ่านการสั่นสะเทือน ลดแรงขับของท่อบนอุปกรณ์ และรองรับการทรุดตัวของฐานรากถังที่ไม่สม่ำเสมอ ข้อต่อขยายตัวแบบยืดหยุ่นเหล่านี้ถูกนำมาใช้อย่างแพร่หลายในกระบวนการทางเคมี การกลั่นน้ำมัน การผลิตกระแสไฟฟ้า อุตสาหกรรมเบา การใช้งานด้านนิวเคลียร์ โลหะวิทยา เครื่องจักร เครื่องมือวัด ทะเล และภาคการบินและอวกาศ เนื่องจากแอปพลิเคชันอุตสาหกรรมและพลเรือนของท่อพลังงานและความร้อนยังคงขยายตัว ความต้องการตัวเชื่อมต่อท่อแบบยืดหยุ่นประสิทธิภาพสูงจึงยังคงเพิ่มขึ้น
คำถามที่พบบ่อย
คำถามที่ 1: ท่อสแตนเลสสตีลแบบยืดหยุ่นชนิดยูเนียนสามารถทำเครื่องหมายด้วยโลโก้ที่กำหนดเองได้หรือไม่
คำตอบที่ 1: ได้ เราให้บริการ OEM & ODM ที่ครอบคลุม รวมถึงการทำเครื่องหมายโลโก้แบบกำหนดเอง
คำถามที่ 2: ความยาวหน้าต่อหน้าของท่อสแตนเลสสตีลแบบยืดหยุ่นชนิดยูเนียนคืออะไร
คำตอบที่ 2: ความยาวมาตรฐาน ได้แก่ L130, L152, L203 โดยมีความยาวแบบกำหนดเองเพื่อให้ตรงตามข้อกำหนดเฉพาะ
คำถามที่ 3: คุณสามารถให้ภาพวาดของท่อสแตนเลสสตีลแบบยืดหยุ่นชนิดยูเนียนได้หรือไม่
คำตอบที่ 3: ได้ เรามีภาพวาดทางเทคนิคโดยละเอียด โปรดติดต่อเราสำหรับเอกสารประกอบตัวเชื่อมต่อท่อแบบยืดหยุ่นเฉพาะ
คำถามที่ 4: คุณสามารถให้ใบรับรองอะไรบ้างสำหรับท่อสแตนเลสสตีลแบบยืดหยุ่นชนิดแก๊สยูเนียน
คำตอบที่ 4: เรามีใบรับรอง CE และ ISO เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์และการปฏิบัติตามข้อกำหนด
