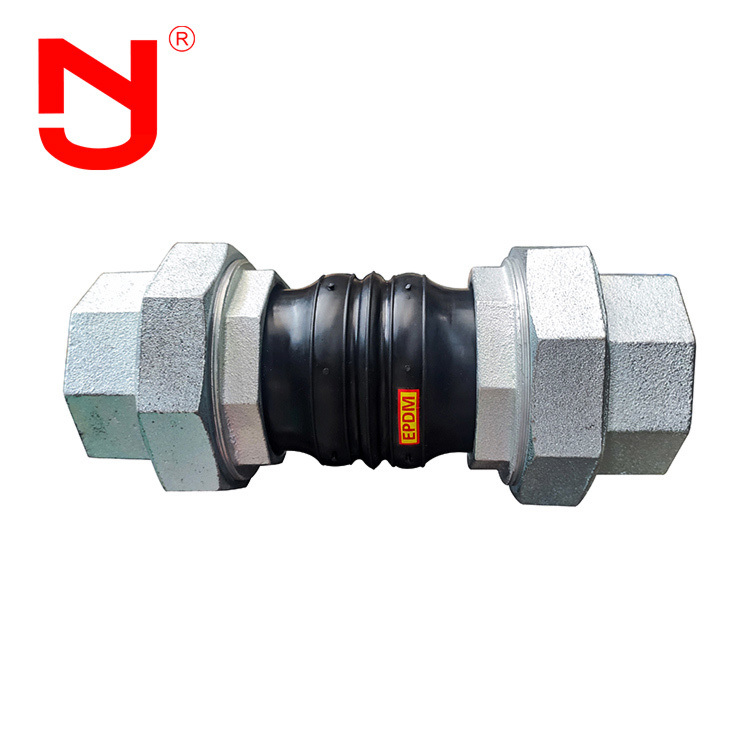

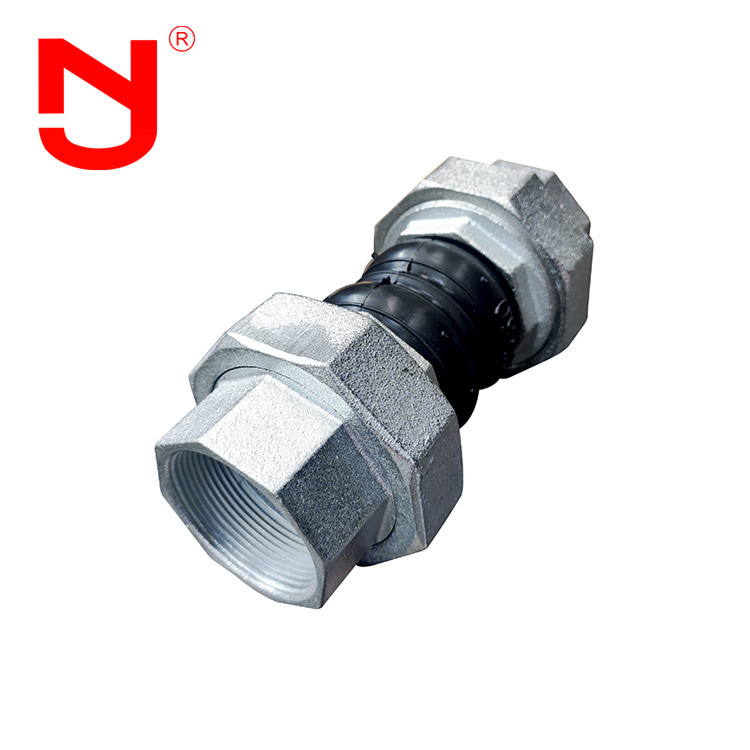

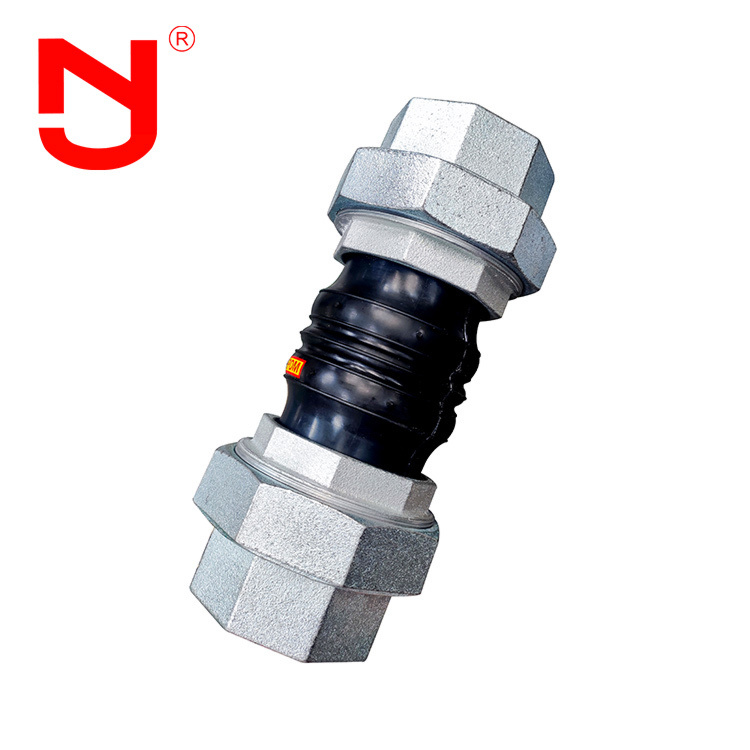

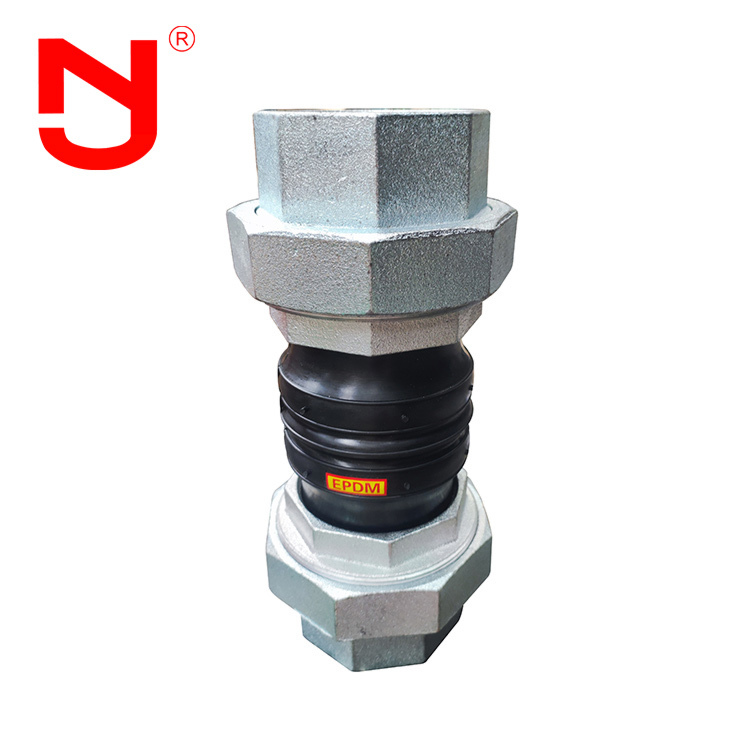

ผู้ผลิตข้อต่อขยายแบบไม่ใช้โลหะ, ข้อต่อเกลียว Bspt, ข้อต่อขยายแบบลูกคู่
ข้อต่อขยายแบบไม่ใช้โลหะเป็นส่วนประกอบที่ยืดหยุ่นและทนทานต่อการกัดกร่อน ออกแบบมาเพื่อรองรับการขยายตัวจากความร้อน การสั่นสะเทือน และการเยื้องศูนย์ในระบบท่อ โดยไม่ต้องพึ่งพาวัสดุโลหะ โดยทั่วไปสร้างจากอีลาสโตเมอร์เสริมแรง ผ้า หรือวัสดุคอมโพสิต ให้การซีลที่เชื่อถือได้และการบรรเทาความเครียดในการใช้งานที่ข้อต่อโลหะอาจล้มเหลวเนื่องจากการกัดกร่อนของสารเคมี การขัดถู หรืออุณหภูมิที่สูงมาก ใช้กันทั่วไปในอุตสาหกรรมต่างๆ เช่น การแปรรูปสารเคมี การบำบัดน้ำเสีย และการผลิตกระแสไฟฟ้า ข้อต่อเหล่านี้ช่วยให้มั่นใจได้ถึงอายุการใช้งานของระบบโดยการดูดซับการเปลี่ยนแปลงมิติ ลดเสียงรบกวน และป้องกันการรั่วไหลในสภาพแวดล้อมที่รุนแรง
ลักษณะการทำงานของข้อต่อขยายแบบไม่ใช้โลหะ
1. ข้อต่อขยายแบบไม่ใช้โลหะ มีข้อดีคือมีปริมาตรน้อย น้ำหนักเบา ความยืดหยุ่นดี และบำรุงรักษาสะดวก
2. ข้อต่อขยายแบบไม่ใช้โลหะ สามารถมีการเคลื่อนที่ด้านข้าง แกน และมุม และไม่จำกัดด้วยการไม่อยู่ตรงกลางของท่อและการไม่ขนานของหน้าแปลน
3. ด้วยการเพิ่มขึ้นของอุณหภูมิ Bspt threaded expansion joint จะขยายตัวและหดตัว
4. ข้อต่อขยายแบบไม่ใช้โลหะ สามารถลดเสียงรบกวนที่ส่งผ่านโดยโครงสร้างและมีความสามารถในการหน่วงที่แข็งแกร่ง
5. ตามสถานการณ์ที่แตกต่างกัน ข้อต่อยาง Twin Sphere Union ที่มีวัสดุยางที่แตกต่างกันสามารถป้องกันการกัดกร่อนของสื่อที่มีฤทธิ์กัดกร่อนบนผนังด้านในของข้อต่อยางได้อย่างมีประสิทธิภาพมากขึ้น และปรับปรุงอายุการใช้งาน
ข้อมูลทางเทคนิคของข้อต่อขยายแบบไม่ใช้โลหะ
|
ข้อมูลหลักของข้อต่อขยายแบบไม่ใช้โลหะ |
||||||
|
เส้นผ่านศูนย์กลางที่กำหนด (DN) |
ความยาว |
การเคลื่อนที่ตามแนวแกน (มม.) |
การเคลื่อนที่ในแนวนอน |
มุมเบี่ยงเบน |
||
|
มม. |
นิ้ว |
มม. |
ส่วนขยาย |
การบีบอัด |
มม. |
(a1+a2)° |
|
15 |
1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
20 |
3/4 |
200 |
5-6 |
22 |
22 |
45° |
|
25 |
1 |
200 |
5-6 |
22 |
22 |
45° |
|
32 |
1 1/4 |
200 |
5-6 |
22 |
22 |
45° |
|
40 |
1 1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
50 |
2 |
200 |
5-6 |
22 |
22 |
45° |
|
65 |
2 1/2 |
265 |
8-10 |
24 |
24 |
45° |
|
80 |
3 |
285 |
8-10 |
24 |
24 |
45° |
หมายเหตุ: 1. ข้อกำหนดพิเศษของ ข้อต่อขยายยางแบบเกลียว สามารถปรับแต่งได้ตามแบบของผู้ใช้ มาตรฐานหน้าแปลนคือ GB / t9115.1-2000 สามารถเลือกมาตรฐานหน้าแปลนต่างๆ (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO ฯลฯ) สำหรับการผลิต ลูกยางของ ข้อต่อขยายยางแบบเกลียว สามารถใช้เป็นยางธรรมชาติ ยางเอทิลีนโพรพิลีนไดอีนโมโนเมอร์ ยางคลอโรพรีน ยางบิวทิล ยางบิวทาไดอีน ยางฟลูออรีน ฯลฯ เมื่อใช้ ข้อต่อขยายยางแบบเกลียว เหนือ DN200 สำหรับการจ่ายน้ำแบบแขวน ท่อต้องมีการรองรับแบบคงที่หรือการรองรับแบบคงที่ มิฉะนั้น ข้อต่อขยายยางแบบเกลียว จะต้องติดตั้งอุปกรณ์ป้องกันการตก
รายละเอียดของข้อต่อขยายแบบไม่ใช้โลหะแสดงรายละเอียด
ขั้นตอนการผลิตข้อต่อขยายแบบไม่ใช้โลหะ
คุณรู้หรือไม่ว่าข้อต่อขยายแบบไม่ใช้โลหะทำอย่างไร? มาดูกันกับ JINGNING
สิ่งสำคัญมากคือการเลือกข้อต่อขยายยางแบบเกลียวที่เหมาะสมของท่อ ทำความเข้าใจเกี่ยวกับความเข้ากันได้ของตัวกลางกับวัสดุที่เลือก ช่วงอุณหภูมิ ความดัน และสุญญากาศเต็มรูปแบบ การเคลื่อนที่ที่ต้องการ และขนาดระหว่างหน้าแปลนท่อ ด้วยข้อมูลนี้ วิศวกรแอปพลิเคชันของ Jingning สามารถช่วยกำหนดข้อต่อขยายยางแบบเกลียวในอุดมคติสำหรับการใช้งานใดๆ
ข้อดีของข้อต่อขยายแบบไม่ใช้โลหะ
1. ข้อต่อขยายแบบไม่ใช้โลหะ iชุบสังกะสีเป็นเวลา 15 นาที ทนทานต่อแรงดันสูง อุณหภูมิสูง น้ำมัน การสึกหรอ การกัดกร่อน กรด และด่าง
2. ข้อต่อขยายแบบไม่ใช้โลหะ เชื่อมต่อกับปั๊ม วาล์ว อุปกรณ์ดับเพลิง ท่อที่มีการสั่นสะเทือนมาก และท่อที่มีการเปลี่ยนแปลงความร้อนและความเย็นบ่อยครั้ง
3. ปริมาณยางธรรมชาติของ ข้อต่อยาง Twin Sphere Union คือ 47% ซึ่งสามารถใช้งานได้อย่างต่อเนื่องเป็นเวลา 15 ปีโดยไม่เสื่อมสภาพ
เราแนะนำเทคโนโลยีขั้นสูงจากต่างประเทศและรวมเข้ากับประสบการณ์การผลิตของจีน ใน Bspt threaded expansion joint ในการดำเนินการผลิต ด้านในรับแรงดันสูง และสายไนลอนและยางด้านในรวมกันได้ดีกว่า ซึ่งสามารถรับแรงดันได้สูงกว่า ผู้ผลิตข้อต่อขยาย ทั่วไป ผู้ผลิตข้อต่อขยาย มีลักษณะเฉพาะคือการผสมผสานที่สมบูรณ์แบบของชั้นยางด้านใน สว่าง สะอาด และไร้รอยต่อ ป้ายของข้อต่อยาง Twin Sphere Union ใช้กระบวนการวัลคาไนซ์ ซึ่งเข้ากันได้อย่างลงตัวกับลูกบอลของ ข้อต่อขยายแบบเกลียว Bspt
การประยุกต์ใช้ข้อต่อขยายแบบไม่ใช้โลหะ
ข้อต่อขยายแบบไม่ใช้โลหะ สามารถใช้กันอย่างแพร่หลายในการจ่ายน้ำและระบายน้ำ น้ำหมุนเวียน HVAC การป้องกันอัคคีภัย การทำกระดาษ เภสัชกรรม ปิโตรเคมี ระบบท่อเรือ ปั๊มน้ำ คอมเพรสเซอร์ พัดลม และระบบท่ออื่นๆ ผู้ผลิตข้อต่อขยาย ทั่วไปใช้ในการขนส่งอากาศ - 15 ℃ - 115 ℃ อากาศอัด น้ำ น้ำทะเล น้ำมัน กรด และด่าง ผู้ผลิตข้อต่อขยาย ชนิดพิเศษใช้ในการขนส่งตัวกลาง น้ำมัน หรือด่างแก่ กรดแก่ และวัสดุแข็งที่สูงกว่า - 30 ° C ถึง 250 ° C
