สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
JINGNING
ได้รับการรับรอง:
CE，ISO
หมายเลขรุ่น:
RLJS
ติดต่อเรา
ข้อต่อแบบเกลียวสแตนเลสสตีล Bspt ข้อต่อเกลียว ข้อต่อขยายท่อประปา
ข้อต่อขยายท่อประปาเป็นส่วนประกอบที่ยืดหยุ่นได้ ซึ่งออกแบบมาเพื่อรองรับการขยายตัวทางความร้อน การหดตัว การสั่นสะเทือน และการเยื้องศูนย์ในระบบท่อ ช่วยให้ท่อเคลื่อนที่ตามแนวแกน ด้านข้าง หรือเชิงมุมได้โดยไม่ก่อให้เกิดความเครียด การรั่วไหล หรือความเสียหายต่อโครงสร้าง โดยทั่วไปแล้วจะสร้างจากวัสดุต่างๆ เช่น ยาง เบลโลโลหะ หรือ PTFE ข้อต่อเหล่านี้ติดตั้งระหว่างส่วนท่อเพื่อดูดซับการเปลี่ยนแปลงมิติที่เกิดจากการผันผวนของอุณหภูมิ การเปลี่ยนแปลงแรงดัน หรือแรงทางกลไก ด้วยการลดความเครียดบนอุปกรณ์ที่เชื่อมต่อ (เช่น ปั๊ม วาล์ว) และป้องกันท่อแตก พวกมันช่วยให้มั่นใจได้ถึงอายุการใช้งาน ประสิทธิภาพ และความปลอดภัยของระบบในการใช้งานต่างๆ เช่น HVAC การบำบัดน้ำ และท่ออุตสาหกรรม
ลักษณะการทำงานของข้อต่อขยายท่อประปา
1. ข้อต่อขยายท่อประปา มีข้อดีคือมีปริมาตรน้อย น้ำหนักเบา ความยืดหยุ่นดี และบำรุงรักษาสะดวก
2. ข้อต่อขยายท่อประปา สามารถมีการเคลื่อนที่ด้านข้าง แนวแกน และเชิงมุม และไม่จำกัดด้วยการไม่อยู่ตรงกลางของท่อและการไม่ขนานของหน้าแปลน
3. ด้วยการเพิ่มขึ้นของอุณหภูมิ NBR threaded expansion joint จะขยายตัวและหดตัว
4. ข้อต่อขยายท่อประปา สามารถลดเสียงรบกวนที่ส่งผ่านโดยโครงสร้างและมีความสามารถในการหน่วงที่แข็งแกร่ง
5. ตามสถานการณ์ที่แตกต่างกัน NBR threaded expansion joint ที่มีวัสดุยางที่แตกต่างกันสามารถป้องกันการกัดกร่อนของสื่อที่มีฤทธิ์กัดกร่อนบนผนังด้านในของข้อต่อยางได้อย่างมีประสิทธิภาพมากขึ้น และปรับปรุงอายุการใช้งาน
ข้อมูลทางเทคนิคของข้อต่อขยายท่อประปา
|
ข้อมูลหลักของข้อต่อขยายท่อประปา |
||||||
|
เส้นผ่านศูนย์กลางที่กำหนด (DN) |
ความยาว |
การเคลื่อนที่ตามแนวแกน (มม.) |
การเคลื่อนที่ในแนวนอน |
มุมเบี่ยงเบน |
||
|
มม. |
นิ้ว |
มม. |
ส่วนขยาย |
การบีบอัด |
มม. |
(a1+a2)° |
|
15 |
1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
20 |
3/4 |
200 |
5-6 |
22 |
22 |
45° |
|
25 |
1 |
200 |
5-6 |
22 |
22 |
45° |
|
32 |
1 1/4 |
200 |
5-6 |
22 |
22 |
45° |
|
40 |
1 1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
50 |
2 |
200 |
5-6 |
22 |
22 |
45° |
|
65 |
2 1/2 |
265 |
8-10 |
24 |
24 |
45° |
|
80 |
3 |
285 |
8-10 |
24 |
24 |
45° |
หมายเหตุ: 1. ข้อกำหนดพิเศษของ ข้อต่อขยายยางแบบเกลียวสามารถปรับแต่งได้ตามแบบของผู้ใช้ มาตรฐานหน้าแปลนคือ GB / t9115.1-2000 สามารถเลือกมาตรฐานหน้าแปลนต่างๆ (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO ฯลฯ) สำหรับการผลิต ลูกยางของ ข้อต่อขยายยางแบบเกลียวสามารถใช้เป็นยางธรรมชาติ ยางเอทิลีนโพรพิลีนไดอีนโมโนเมอร์ ยางคลอโรพรีน ยางบิวทิล ยางบิวทาไดอีน ยางฟลูออรีน ฯลฯ เมื่อใช้ ข้อต่อขยายยางแบบเกลียวเหนือ DN200 สำหรับการจ่ายน้ำแบบแขวน ท่อต้องมีการรองรับแบบคงที่หรือการรองรับแบบคงที่ มิฉะนั้น ข้อต่อขยายยางแบบเกลียวจะต้องติดตั้งอุปกรณ์ป้องกันการตก

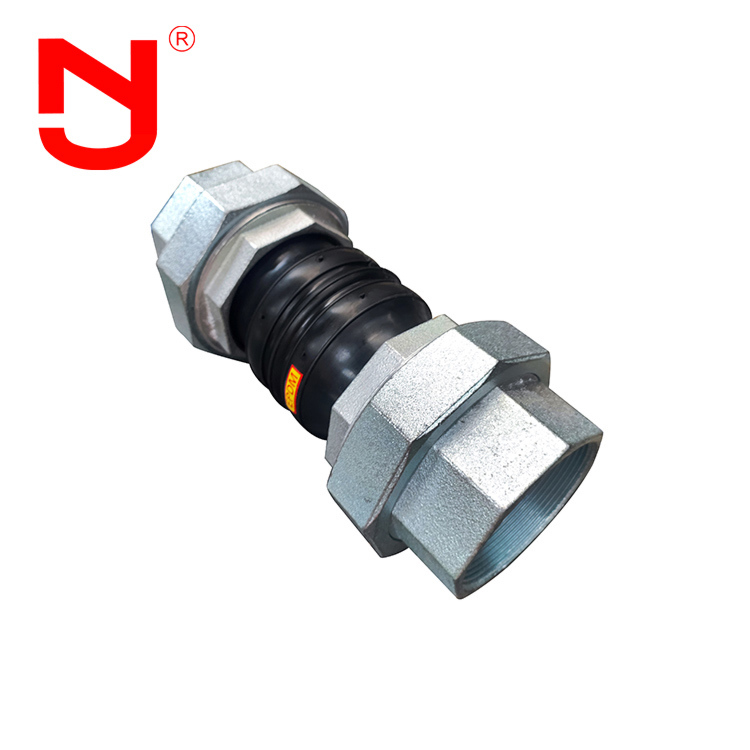

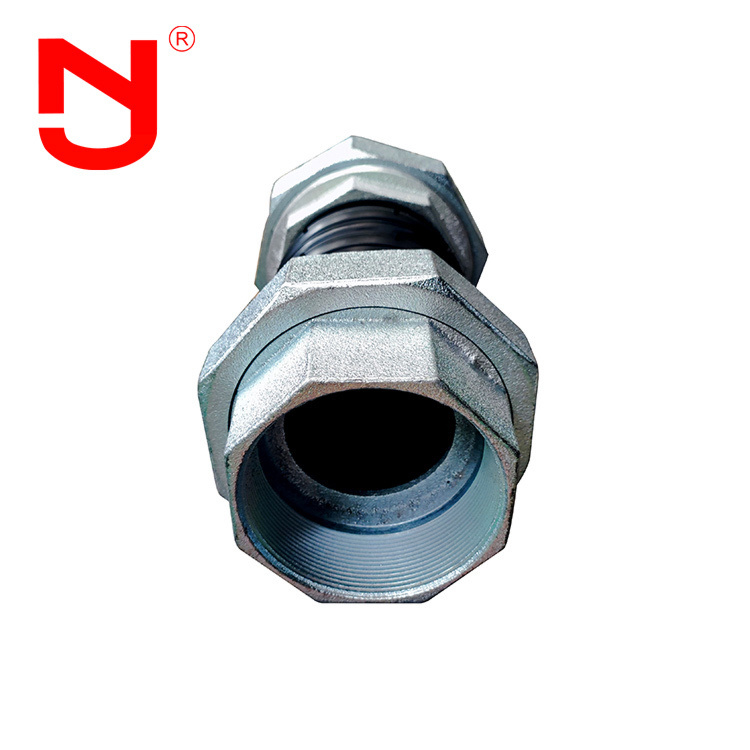

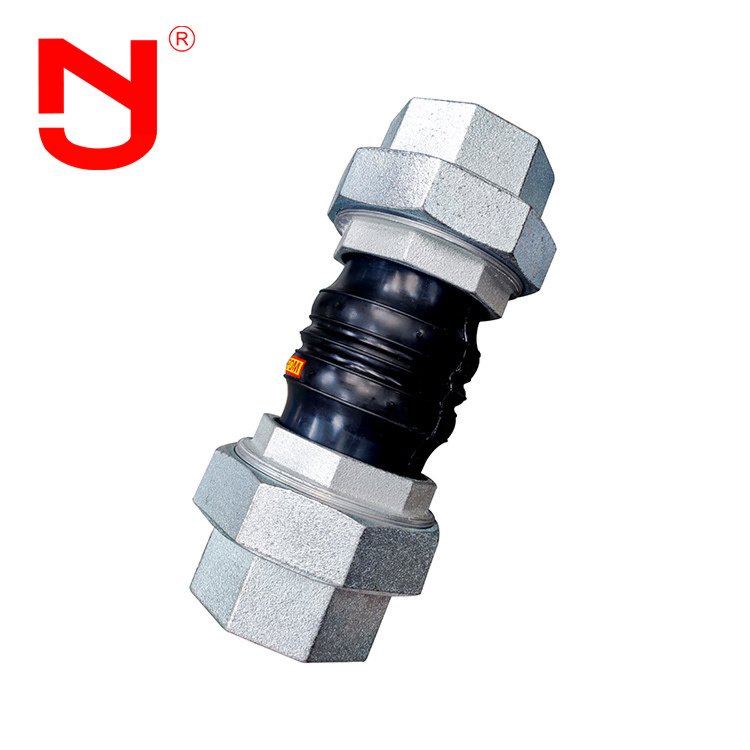

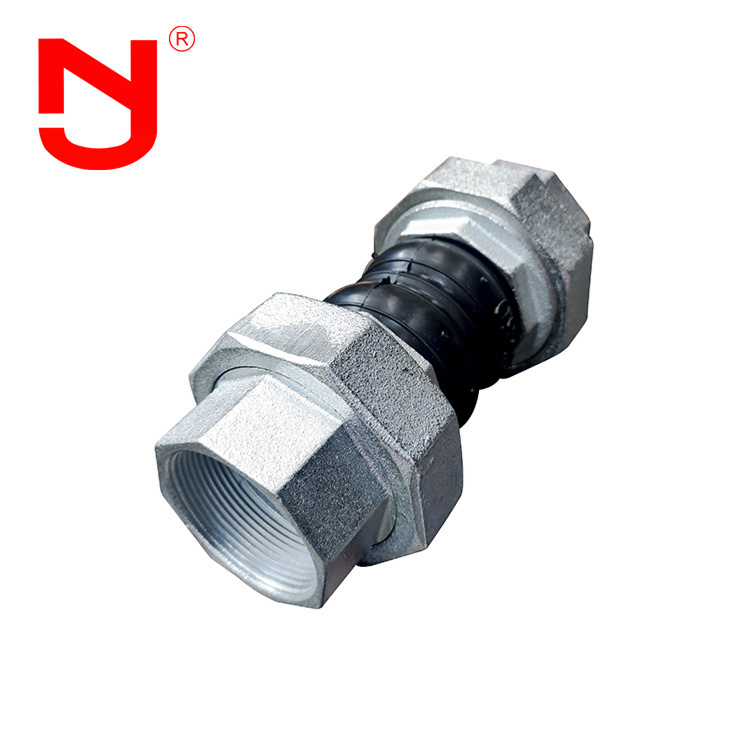

ข้อต่อขยายท่อประปา รายละเอียดแสดง
ขั้นตอนการผลิตข้อต่อขยายท่อประปา
คุณรู้หรือไม่ว่าข้อต่อขยายท่อประปาทำอย่างไร ผลิต? มาดูกันกับ JINGNING
การเลือกข้อต่อขยายยางแบบเกลียวที่เหมาะสมของท่อมีความสำคัญมาก ทำความเข้าใจเกี่ยวกับความเข้ากันได้ของตัวกลางกับวัสดุที่เลือก ช่วงอุณหภูมิ แรงดัน และสุญญากาศเต็มรูปแบบ การเคลื่อนที่ที่ต้องการ และขนาดระหว่างหน้าแปลนท่อ ด้วยข้อมูลนี้ วิศวกรแอปพลิเคชัน Jingning สามารถช่วยกำหนด ข้อต่อขยายท่อประปา ที่เหมาะสมที่สุดสำหรับการใช้งานใดๆ
ข้อดีของข้อต่อขยายท่อประปา
1. ข้อต่อขยายท่อประปา ชุบสังกะสีเป็นเวลา 15 นาที ทนต่อแรงดันสูง อุณหภูมิสูง น้ำมัน การสึกหรอ การกัดกร่อน กรด และด่าง
2. ข้อต่อขยายท่อประปา เชื่อมต่อกับปั๊ม วาล์ว อุปกรณ์ดับเพลิง ท่อที่มีการสั่นสะเทือนมาก และท่อที่มีการเปลี่ยนแปลงความร้อนและความเย็นบ่อยครั้ง
3. ปริมาณยางธรรมชาติของ NBR threaded expansion jointคือ 47% ซึ่งสามารถใช้งานได้อย่างต่อเนื่องเป็นเวลา 15 ปีโดยไม่เสื่อมสภาพ
เราแนะนำเทคโนโลยีขั้นสูงจากต่างประเทศและรวมเข้ากับประสบการณ์การผลิตของจีน ใน Bspt threaded expansion jointการดำเนินการผลิต ด้านในรับแรงดันสูง และสายไนลอนและยางด้านในรวมกันได้ดีกว่า ซึ่งสามารถรับแรงดันได้สูงกว่า ข้อต่อขยายท่อแบบมีท่อทั่วไป ข้อต่อขยายท่อแบบมีท่อ มีลักษณะเฉพาะคือการผสมผสานที่สมบูรณ์แบบของชั้นยางด้านใน สว่าง สะอาด และไร้รอยต่อ ป้ายของ NBR threaded expansion jointใช้วิธีการวัลคาไนซ์ ซึ่งเข้ากันได้อย่างสมบูรณ์แบบกับลูกบอลของ ข้อต่อขยายท่อแบบมีท่อ.
การใช้งานข้อต่อขยายท่อประปา
ข้อต่อขยายท่อประปา สามารถใช้กันอย่างแพร่หลายในการจ่ายน้ำและระบายน้ำ น้ำหมุนเวียน HVAC การป้องกันอัคคีภัย การทำกระดาษ เภสัชกรรม ปิโตรเคมี ระบบท่อเรือ ปั๊มน้ำ คอมเพรสเซอร์ พัดลม และระบบท่ออื่นๆ ข้อต่อขยายท่อแบบมีท่อทั่วไปใช้ในการขนส่งอากาศ - 15 ℃ - 115 ℃ อากาศอัด น้ำ น้ำทะเล น้ำมัน กรด และด่าง ข้อต่อขยายท่อแบบมีท่อชนิดพิเศษใช้ในการขนส่งตัวกลาง น้ำมัน หรือด่างแก่ กรดแก่ และวัสดุแข็งที่สูงกว่า - 30 ° C ถึง 250 ° C
คำถามที่พบบ่อย
Q1: วัสดุยางคืออะไร?
A1: EPDM, CR, NBR ฯลฯ
Q2: คุณสามารถให้ใบรับรองวัสดุ 3.1 ได้หรือไม่?
A2: ใช่ เราสามารถให้ใบรับรองวัสดุ 3.1 ได้ โปรดติดต่อเราเพื่อรับตัวอย่างใบรับรองวัสดุ 3.1
Q3: วัสดุของหน้าแปลน (วงแหวนยึด) คืออะไร?
A3: วัสดุของหน้าแปลนสามารถเป็นเหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม และเหล็กดัด
Q4: MOQ คืออะไร?
A4: 1 ชิ้น
