สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
JINGNING
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
อาร์เอฟเจ.วาย
ติดต่อเรา

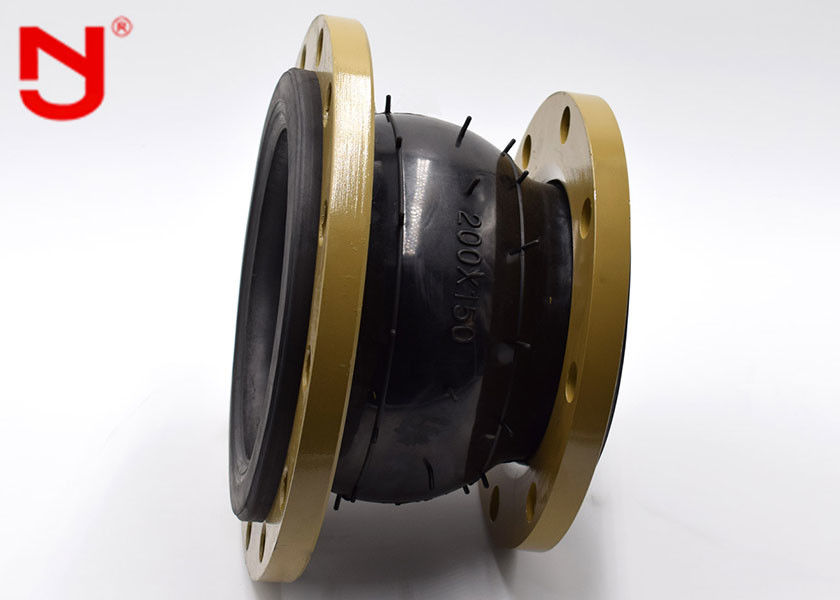

EPDM NBR ลดการดูดซับแรงกระแทกของข้อต่อการขยายตัวของยาง
Rubber Expansion Joint s เรียกอีกอย่างว่าข้อต่อยาง, ข้อต่อยางยืดหยุ่น, ข้อต่ออ่อน, โช้คอัพ, โช้คอัพไปป์ไลน์, คอดูดซับแรงกระแทก ฯลฯ พวกเขามีความยืดหยุ่นสูง, ความหนาแน่นของอากาศสูง, ความต้านทานปานกลางและทนต่อสภาพอากาศข้อต่อท่อ.ผลิตภัณฑ์นี้ใช้ประโยชน์จากความยืดหยุ่นของยาง ความแน่นของอากาศสูง ความต้านทานปานกลาง
คุณสมบัติ
1.ขนาดเล็ก เบา ยืดหยุ่น ติดตั้ง และบำรุงรักษาง่าย
2.ช่วยลดการส่งผ่านเสียงรบกวนของโครงสร้างด้วยการดูดซับแรงกระแทกที่แข็งแกร่งในการให้บริการ
3. มีความสามารถในการเคลื่อนที่ในแนวนอน แนวแกน และเชิงมุมด้วยโครงสร้างใหม่และหน้าแปลนที่ไม่ขนานกัน
4. ข้อต่อยางความดันสูงแบบไม่มีรอยต่อด้านในที่เราพัฒนาโดยอิสระช่วยป้องกันสารกัดกร่อนจากการกัดผนังด้านในของข้อต่อยางในท่อที่ทนต่ออุณหภูมิสูงกรดและด่างและน้ำมันซึ่งจะช่วยยืดอายุการใช้งาน
ข้อมูลจำเพาะของข้อต่อยางลดการขยายตัวศูนย์กลางหน้าแปลนสแตนเลส
| รายการวัสดุ | ||
| เลขที่ | ชื่อ | วัสดุ |
| 1 | ชั้นยางนอก | IIR, CR, EPDM, NR, NBR |
| 2 | ชั้นยางด้านใน | IIR, CR, EPDM, NR, NBR |
| 3 | ชั้นเฟรม | ผ้าโพลีเอสเตอร์สาย |
| 4 | หน้าแปลน | Q235 304 316L |
| 5 | แหวนเสริมแรง | แหวนลูกปัด |
| ข้อมูลจำเพาะ | DN50~300 | DN350~600 |
| แรงดันใช้งาน (MPa) | 0.25~1.6 | |
| แรงดันระเบิด (MPa) | ≤4.8 | |
| สุญญากาศ (KPa) | 53.3(400) | 44.9(350) |
| อุณหภูมิ (℃) | -20~+115(สำหรับเงื่อนไขพิเศษ -30~+250) | |
| สื่อที่ใช้บังคับ | อากาศ อากาศอัด น้ำ น้ำทะเล น้ำร้อน น้ำมัน กรด-ด่าง ฯลฯ | |
| DN(ใหญ่)×DN(เล็ก) | ความยาว | แกน การกระจัด (การขยาย) |
แกน การกระจัด (การบีบอัด) |
เรเดียล การกระจัด |
เบนเข็ม มุม |
| (a1+a2)° | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35° |
| 50×40 | 180 | 15 | 18 | 45 | 35° |
| 65×32 | 180 | 15 | 18 | 45 | 35° |
| 65×40 | 180 | 15 | 18 | 45 | 35° |
| 65×50 | 180 | 15 | 18 | 45 | 35° |
| 80×32 | 220 | 15 | 18 | 45 | 35° |
| 80×50 | 180 | 20 | 30 | 45 | 35° |
| 80×65 | 180 | 20 | 30 | 45 | 35° |
| 100×40 | 220 | 20 | 30 | 45 | 35° |
| 100×50 | 180 | 20 | 30 | 45 | 35° |
| 100×65 | 180 | 22 | 30 | 45 | 35° |
| 100×80 | 180 | 22 | 30 | 45 | 35° |
| 125×50 | 220 | 22 | 30 | 45 | 35° |
| 125×65 | 180 | 22 | 30 | 45 | 35° |
| 125×80 | 180 | 22 | 30 | 45 | 35° |
| 125×100 | 200 | 22 | 30 | 45 | 35° |
| 150×50 | 240 | 22 | 30 | 45 | 35° |
| 150×65 | 200 | 22 | 30 | 45 | 35° |
| 150×80 | 180 | 22 | 30 | 45 | 35° |
| 150×100 | 200 | 22 | 30 | 45 | 35° |
| 150×125 | 200 | 22 | 30 | 45 | 35° |
| 200×80 | 260 | 22 | 30 | 45 | 35° |
| 200×100 | 200 | 25 | 35 | 40 | 30° |
| 200×125 | 220 | 25 | 35 | 40 | 30° |
| 200×150 | 200 | 25 | 35 | 40 | 30° |
| 250×100 | 260 | 25 | 35 | 40 | 30° |
| 250×125 | 220 | 25 | 35 | 40 | 30° |
| 250×150 | 220 | 25 | 35 | 40 | 30° |
| 250×200 | 220 | 25 | 35 | 40 | 30° |
| 300×125 | 260 | 25 | 35 | 40 | 30° |
| 300×150 | 220 | 25 | 35 | 40 | 30° |
| 300×200 | 220 | 25 | 35 | 40 | 30° |
| 300×250 | 220 | 25 | 35 | 40 | 30° |
| 350×200 | 230 | 28 | 38 | 35 | 26° |
| 350×250 | 230 | 28 | 38 | 35 | 26° |
| 350×300 | 230 | 25 | 38 | 40 | 26° |
| 400×200 | 230 | 25 | 38 | 40 | 26° |
| 400×250 | 240 | 28 | 38 | 35 | 26° |
| 400×300 | 240 | 28 | 38 | 35 | 26° |
| 400×350 | 260 หรือ | 28 | 38 | 35 | 26° |
| 285 | |||||
| 450×250 | 280 | 28 | 38 | 35 | 26° |
| 450×300 | 240 | 28 | 38 | 35 | 26° |
| 450×350 | 240 | 28 | 38 | 35 | 26° |
| 450×400 | 240 | 28 | 38 | 35 | 26° |
| 500×250 | 280 | 28 | 38 | 35 | 26° |
| 500×300 | 280 | 28 | 38 | 35 | 26° |
| 500×350 | 240 | 28 | 38 | 35 | 26° |
| 500×400 | 230 | 28 | 38 | 35 | 26° |
| 500×450 | 240 | 28 | 38 | 35 | 26° |
| 600×400 | 240 | 28 | 38 | 35 | 26° |
| 600×450 | 240 | 28 | 38 | 35 | 26° |
| 600×500 | 240 | 28 | 38 | 35 | 26° |
