สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
JINGNING
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
อาร์เอฟเจ.วาย
ติดต่อเรา

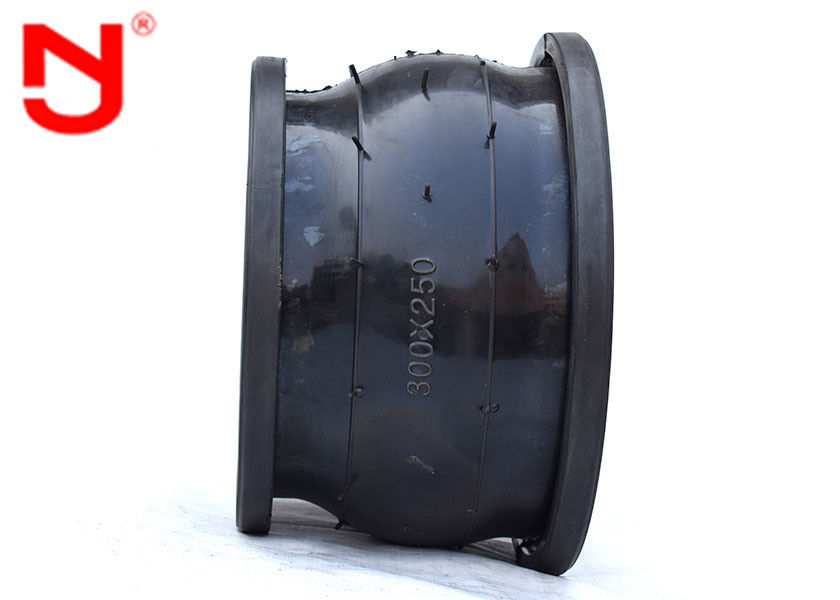

หน้าแปลนศูนย์กลาง ข้อต่อยางลดการขยายตัว มาตรฐาน DIN BS
ข้อต่อขยายยางแบบลดขนาดเป็นทางออกที่ดีที่สุดในการแยกการสั่นสะเทือน ลดเสียงรบกวน และแรงดันกระชากที่มาจากเครื่องยนต์ ปั๊ม และ/หรือเทอร์ไบน์นอกจากนี้ ข้อต่อขยายเหล่านี้ยังเหมาะที่จะชดเชยการยืดตัวเนื่องจากความร้อนหรือแม้แต่การเยื้องศูนย์
ลักษณะของข้อต่อยางลดศูนย์กลาง
1. ขนาดเล็ก น้ำหนักเบา คล่องตัว ติดตั้งและบำรุงรักษาสะดวก
2. ช่วยลดการส่งผ่านของเสียงรบกวนจากโครงสร้างและมีการดูดซับแรงกระแทกที่แข็งแกร่ง
3. มีความสามารถในการเคลื่อนที่ในแนวนอน การกระจัดตามแนวแกน และการกระจัดเชิงมุม และมีลักษณะเฉพาะของการสร้างหน้าแปลนใหม่และการไม่ขนานกัน
ข้อมูลจำเพาะของข้อต่อยางลดศูนย์กลาง
| ข้อมูลจำเพาะ | DN50~300 | DN350~600 |
| แรงดันใช้งาน (MPa) | 0.25~1.6 | |
| แรงดันระเบิด (MPa) | ≤4.8 | |
| สุญญากาศ (KPa) | 53.3(400) | 44.9(350) |
| อุณหภูมิ (℃) | -20~+115(สำหรับเงื่อนไขพิเศษ -30~+250) | |
| สื่อที่ใช้บังคับ | อากาศ อากาศอัด น้ำ น้ำทะเล น้ำร้อน น้ำมัน กรด-ด่าง ฯลฯ | |
ข้อมูลทางเทคนิคของข้อต่อยางลดศูนย์กลาง
| ข้อมูลหลักของข้อต่อยางลดศูนย์กลาง | |||||
| DN(ใหญ่)×DN(เล็ก) | ความยาว | แกน การกระจัด (การขยาย) |
แกน การกระจัด (การบีบอัด) |
เรเดียล การกระจัด |
เบนเข็ม มุม |
| (a1+a2)° | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35° |
| 50×40 | 180 | 15 | 18 | 45 | 35° |
| 65×32 | 180 | 15 | 18 | 45 | 35° |
| 65×40 | 180 | 15 | 18 | 45 | 35° |
| 65×50 | 180 | 15 | 18 | 45 | 35° |
| 80×32 | 220 | 15 | 18 | 45 | 35° |
| 80×50 | 180 | 20 | 30 | 45 | 35° |
| 80×65 | 180 | 20 | 30 | 45 | 35° |
| 100×40 | 220 | 20 | 30 | 45 | 35° |
| 100×50 | 180 | 20 | 30 | 45 | 35° |
| 100×65 | 180 | 22 | 30 | 45 | 35° |
| 100×80 | 180 | 22 | 30 | 45 | 35° |
| 125×50 | 220 | 22 | 30 | 45 | 35° |
| 125×65 | 180 | 22 | 30 | 45 | 35° |
| 125×80 | 180 | 22 | 30 | 45 | 35° |
| 125×100 | 200 | 22 | 30 | 45 | 35° |
| 150×50 | 240 | 22 | 30 | 45 | 35° |
| 150×65 | 200 | 22 | 30 | 45 | 35° |
| 150×80 | 180 | 22 | 30 | 45 | 35° |
| 150×100 | 200 | 22 | 30 | 45 | 35° |
| 150×125 | 200 | 22 | 30 | 45 | 35° |
| 200×80 | 260 | 22 | 30 | 45 | 35° |
| 200×100 | 200 | 25 | 35 | 40 | 30° |
| 200×125 | 220 | 25 | 35 | 40 | 30° |
| 200×150 | 200 | 25 | 35 | 40 | 30° |
| 250×100 | 260 | 25 | 35 | 40 | 30° |
| 250×125 | 220 | 25 | 35 | 40 | 30° |
| 250×150 | 220 | 25 | 35 | 40 | 30° |
| 250×200 | 220 | 25 | 35 | 40 | 30° |
| 300×125 | 260 | 25 | 35 | 40 | 30° |
| 300×150 | 220 | 25 | 35 | 40 | 30° |
| 300×200 | 220 | 25 | 35 | 40 | 30° |
| 300×250 | 220 | 25 | 35 | 40 | 30° |
| 350×200 | 230 | 28 | 38 | 35 | 26° |
| 350×250 | 230 | 28 | 38 | 35 | 26° |
| 350×300 | 230 | 25 | 38 | 40 | 26° |
| 400×200 | 230 | 25 | 38 | 40 | 26° |
| 400×250 | 240 | 28 | 38 | 35 | 26° |
| 400×300 | 240 | 28 | 38 | 35 | 26° |
แสดงรายละเอียดข้อต่อยางลดศูนย์กลาง
คุณรู้หรือไม่ว่าคุณภาพสูงเป็นอย่างไรข้อต่อยางลดศูนย์กลางมาดูกันกับ JINGNING
ข้อต่อยางลดศูนย์กลางทั้งหมดเป็นไปตามมาตรฐานสากลเช่น GB, ISO, DIN, ANSI, BS, JIS รวมถึงความต้องการพิเศษของลูกค้า
ข้อดีของข้อต่อยางลดศูนย์กลาง
1. ราคาตัวเชื่อมต่อเป็นราคาโรงงานเดิม
ประสบการณ์การผลิต 2.17 ปีและประสบการณ์การส่งออก 5 ปี
3. การตรวจสอบคุณภาพอย่างเข้มงวดและคุณภาพเกินมาตรฐานอุตสาหกรรม
4. การปรับแต่งฐานแม่พิมพ์และ OEM ของข้อกำหนดต่างๆ
5. จัดเตรียมตัวอย่างข้อต่อยางฟรี
ข้อต่อยางลดศูนย์กลางใบสมัคร
ข้อต่อยางลดศูนย์กลางใช้กันอย่างแพร่หลายในท่อน้ำร้อนและระบายอากาศ, น้ำประปาและการระบายน้ำและท่อน้ำหมุนเวียน, ท่อแช่แข็ง, ท่อป้องกันการกัดกร่อนของ Huagong, ท่อดับเพลิงและท่อคอมเพรสเซอร์ในการก่อสร้าง, เหมืองแร่, เคมี, ปิโตรเลียมและอุตสาหกรรมอื่น ๆข้อต่อยางลดศูนย์กลางใช้ในห้องปฏิบัติการ สถาบันวิจัย เรือ เรือ และสิ่งอำนวยความสะดวกอื่น ๆ สำหรับการป้องกันและควบคุมการแยกการสั่นสะเทือน การลดเสียง และการชดเชยการเคลื่อนที่ของวิศวกรรมท่อ
