สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
JINGNING
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
RFJY
ติดต่อเรา

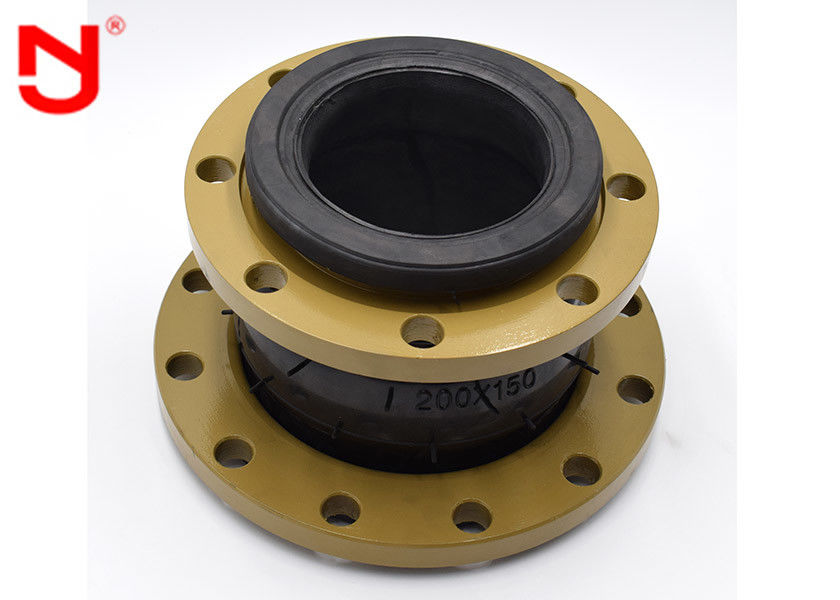

ข้อต่อขยายยางข้อต่อแบบยืดหยุ่น DIN DN50 - DN1200
ข้อต่อขยายยางแบบมีปีกนกที่ด้านในไม่มีรอยต่อและทนต่ออุณหภูมิสูงซึ่งพัฒนาโดยบริษัทของเราสามารถป้องกันตัวกลางที่มีฤทธิ์กัดกร่อนจากการสึกกร่อนของผนังด้านในได้อย่างมีประสิทธิภาพมากขึ้นในท่อที่มีความทนทานต่ออุณหภูมิสูง ทนต่อกรดและด่าง และทนต่อน้ำมัน
การแนะนำข้อต่อขยายยางแบบยืดหยุ่นหน้าแปลน
รุ่นยูทิลิตี้เกี่ยวข้องกับข้อต่อยางนอกรีตที่ยืดหยุ่นซึ่งสามารถแก้ปัญหาของความสามารถที่แตกต่างกันเมื่อเชื่อมต่อท่อโลหะและมีฟังก์ชั่นการดูดซับแรงกระแทกและการลดเสียงรบกวนและสามารถบันทึกชิ้นส่วนการติดตั้งของท่อและบันทึก ค่าใช้จ่าย.รุ่นอรรถประโยชน์ประกอบด้วยชั้นยางชั้นใน ชั้นเสริมแรงของผ้า ชั้นยางตรงกลาง ชั้นยางชั้นนอก การเสริมแรงที่ปลาย วงแหวนโลหะหรือวงแหวนลวดเหล็ก หน้าแปลนโลหะหรือข้อต่อแบบเคลื่อนย้ายได้แบบขนาน
ข้อมูลจำเพาะของข้อต่อขยายยางแบบยืดหยุ่นหน้าแปลน
| รายการวัสดุ | ||
| เลขที่ | ชื่อ | วัสดุ |
| 1 | ชั้นยางนอก | IIR, CR, EPDM, NR, NBR |
| 2 | ชั้นยางใน | IIR, CR, EPDM, NR, NBR |
| 3 | ชั้นเฟรม | ผ้าสายโพลีเอสเตอร์ |
| 4 | หน้าแปลน | Q235 304 316L |
| 5 | แหวนเสริมแรง | แหวนลูกปัด |
| สเปค | DN50~300 | DN350~600 |
| แรงดันใช้งาน (MPa) | 0.25~1.6 | |
| แรงดันระเบิด (MPa) | ≤4.8 | |
| สูญญากาศ (KPa) | 53.3(400) | 44.9(350) |
| อุณหภูมิ (℃) | -20~+115(สำหรับเงื่อนไขพิเศษ -30~+250) | |
| สื่อที่ใช้ได้ | ลม อัดอากาศ น้ำ น้ำทะเล น้ำร้อน น้ำมัน กรด-เบส ฯลฯ.. | |
| DN(ใหญ่)×DN(เล็ก) | ความยาว | Axial การกระจัด (การขยาย) |
Axial การกระจัด (บีบอัด) |
เรเดียล การกระจัด |
เบี่ยงเบน มุม |
| (a1+a2)° | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35° |
| 50×40 | 180 | 15 | 18 | 45 | 35° |
| 65×32 | 180 | 15 | 18 | 45 | 35° |
| 65×40 | 180 | 15 | 18 | 45 | 35° |
| 65×50 | 180 | 15 | 18 | 45 | 35° |
| 80×32 | 220 | 15 | 18 | 45 | 35° |
| 80×50 | 180 | 20 | 30 | 45 | 35° |
| 80×65 | 180 | 20 | 30 | 45 | 35° |
| 100×40 | 220 | 20 | 30 | 45 | 35° |
| 100×50 | 180 | 20 | 30 | 45 | 35° |
| 100×65 | 180 | 22 | 30 | 45 | 35° |
| 100×80 | 180 | 22 | 30 | 45 | 35° |
| 125×50 | 220 | 22 | 30 | 45 | 35° |
| 125×65 | 180 | 22 | 30 | 45 | 35° |
| 125×80 | 180 | 22 | 30 | 45 | 35° |
| 125×100 | 200 | 22 | 30 | 45 | 35° |
| 150×50 | 240 | 22 | 30 | 45 | 35° |
| 150×65 | 200 | 22 | 30 | 45 | 35° |
| 150×80 | 180 | 22 | 30 | 45 | 35° |
| 150×100 | 200 | 22 | 30 | 45 | 35° |
| 150×125 | 200 | 22 | 30 | 45 | 35° |
| 200×80 | 260 | 22 | 30 | 45 | 35° |
| 200×100 | 200 | 25 | 35 | 40 | 30° |
| 200×125 | 220 | 25 | 35 | 40 | 30° |
| 200×150 | 200 | 25 | 35 | 40 | 30° |
| 250×100 | 260 | 25 | 35 | 40 | 30° |
| 250×125 | 220 | 25 | 35 | 40 | 30° |
| 250×150 | 220 | 25 | 35 | 40 | 30° |
| 250×200 | 220 | 25 | 35 | 40 | 30° |
| 300×125 | 260 | 25 | 35 | 40 | 30° |
| 300×150 | 220 | 25 | 35 | 40 | 30° |
| 300×200 | 220 | 25 | 35 | 40 | 30° |
| 300×250 | 220 | 25 | 35 | 40 | 30° |
| 350×200 | 230 | 28 | 38 | 35 | 26° |
| 350×250 | 230 | 28 | 38 | 35 | 26° |
| 350×300 | 230 | 25 | 38 | 40 | 26° |
| 400×200 | 230 | 25 | 38 | 40 | 26° |
| 400×250 | 240 | 28 | 38 | 35 | 26° |
| 400×300 | 240 | 28 | 38 | 35 | 26° |
| 400×350 | 260 หรือ | 28 | 38 | 35 | 26° |
| 285 | |||||
| 450×250 | 280 | 28 | 38 | 35 | 26° |
| 450×300 | 240 | 28 | 38 | 35 | 26° |
| 450×350 | 240 | 28 | 38 | 35 | 26° |
| 450×400 | 240 | 28 | 38 | 35 | 26° |
| 500×250 | 280 | 28 | 38 | 35 | 26° |
| 500×300 | 280 | 28 | 38 | 35 | 26° |
| 500×350 | 240 | 28 | 38 | 35 | 26° |
| 500×400 | 230 | 28 | 38 | 35 | 26° |
| 500×450 | 240 | 28 | 38 | 35 | 26° |
| 600×400 | 240 | 28 | 38 | 35 | 26° |
| 600×450 | 240 | 28 | 38 | 35 | 26° |
| 600×500 | 240 | 28 | 38 | 35 | 26° |
