สถานที่กำเนิด:
ประเทศจีน
ชื่อแบรนด์:
JINGNING
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
VSSJAFG
ติดต่อเรา
วิดีโอ

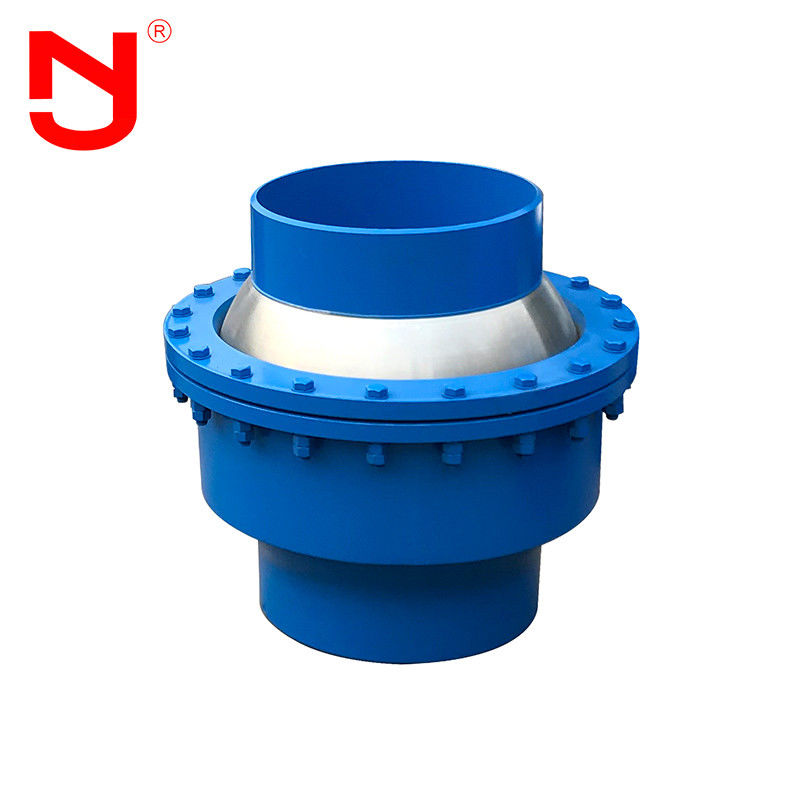

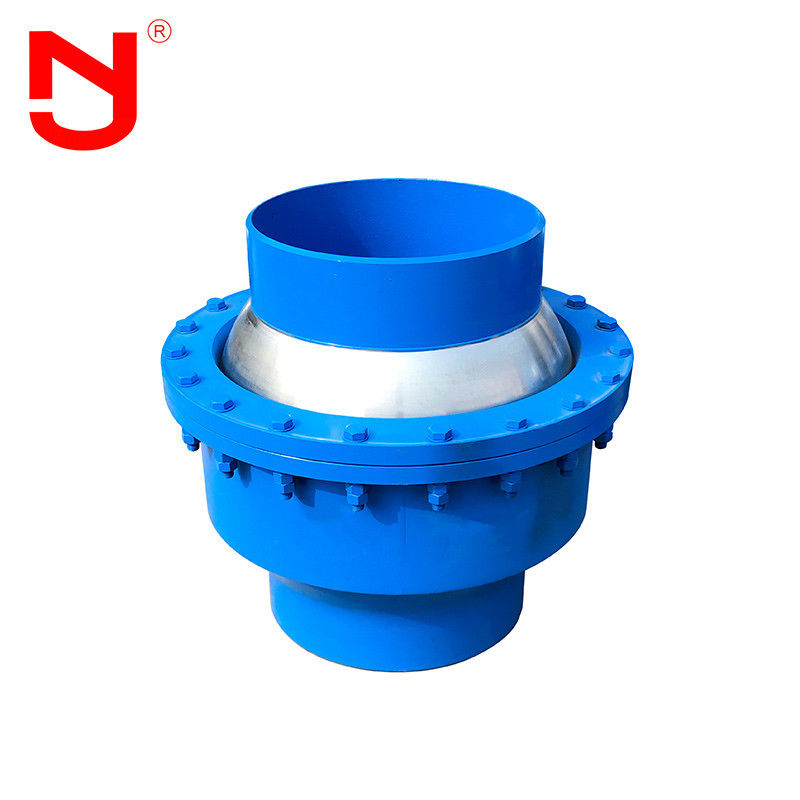

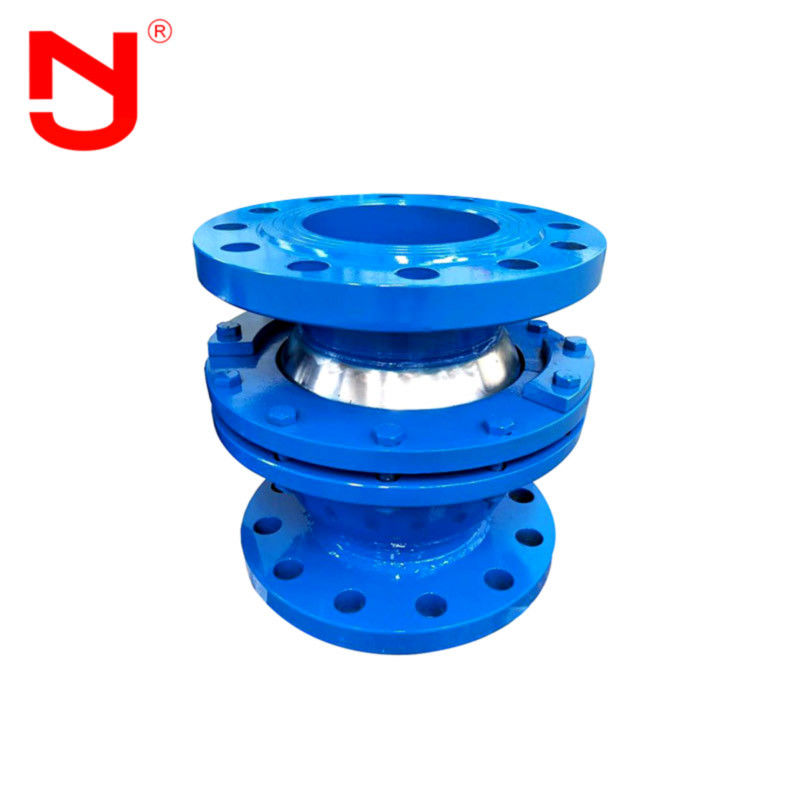

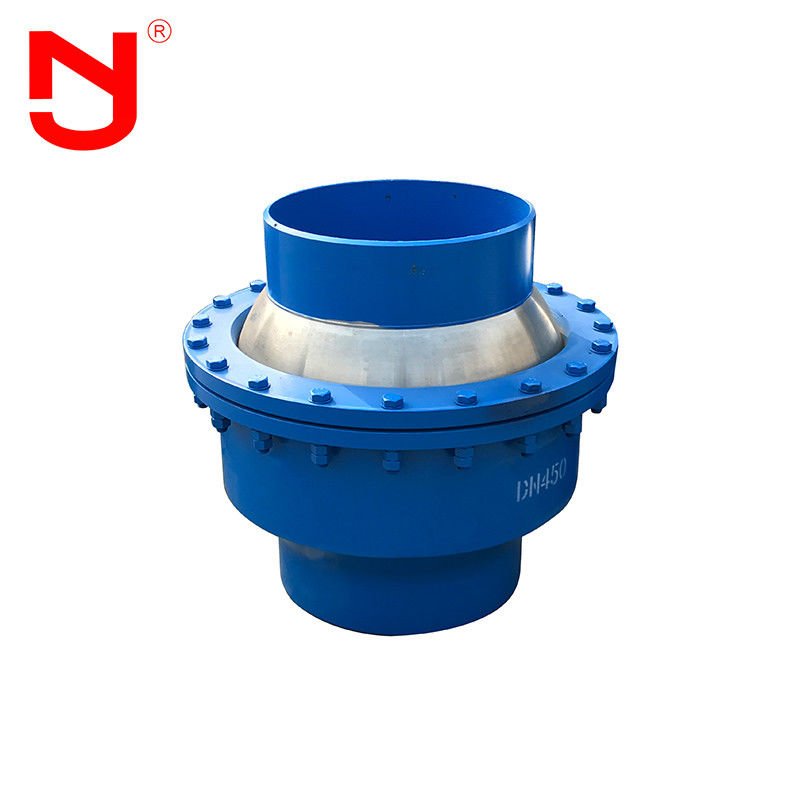

ข้อต่อที่ยืดหยุ่นของจีนของตัวชดเชยทรงกลมในท่อความร้อน
ตัวชดเชยทรงกลมส่วนใหญ่อาศัยการกระจัดเชิงมุมของทรงกลมเพื่อดูดซับหรือชดเชยการกระจัดด้านข้างของท่อในทิศทางเดียวหรือหลายทิศทางควรใช้ตัวชดเชยทรงกลมเป็นคู่และตัวชดเชยเดี่ยวไม่มีความสามารถในการชดเชย แต่ตัวชดเชยทรงกลมสามารถใช้เป็นข้อต่อสากลของท่อได้ดังนั้นตัวชดเชยทรงกลมจึงมีข้อดีคือความสามารถในการชดเชยขนาดใหญ่ความต้านทานของของเหลวขนาดเล็กและความเค้นของการเสียรูปไม่มีแรงแผ่นตาบอดและแรงขนาดเล็กในส่วนรองรับคงที่ในขณะเดียวกันเทคโนโลยีขั้นสูงของอุปกรณ์บรรจุจะถูกเพิ่มเข้าไปในตัวชดเชยทรงกลมซึ่งทำให้ประสิทธิภาพการปิดผนึกของอุปกรณ์มีเสถียรภาพและเชื่อถือได้มากขึ้น
ประสิทธิภาพของ ตัวชดเชยทรงกลม
1. ตัวชดเชยทรงกลมมีความสามารถในการชดเชยที่แข็งแกร่ง
2. ตัวชดเชยทรงกลมมีความต้านทานของเหลวขนาดเล็กและความเครียดการเปลี่ยนรูปขนาดเล็ก
3. ตัวชดเชยทรงกลมไม่มีแรงตาบอดและแรงสนับสนุนเพียงเล็กน้อยสำหรับการยึด
4. ประสิทธิภาพการปิดผนึกของตัวชดเชยทรงกลมมีเสถียรภาพและเชื่อถือได้มากขึ้น
5. ตัวชดเชยทรงกลมสามารถรักษาได้โดยไม่ต้องหยุดการบีบอัดก๊าซซึ่งสะดวกมาก
ตัวชดเชยทรงกลม โครงสร้าง
ข้อมูลทางเทคนิคของตัวชดเชยทรงกลม
| ข้อมูลหลักของตัวชดเชยทรงกลม | ||||||||||||||
| เส้นผ่านศูนย์กลางที่กำหนด DN (มม.) |
สูงสุด ขนาดรัศมี D (มม.) |
ระยะห่างลูกโลก E (มม.) | แรงบิด (KN.M) | ขนาดของปลายข้อต่อ dxs (มม.) |
รวม ความยาว L (มม.) |
น้ำหนัก | ||||||||
| 1.0Mpa | 1.6Mpa | 2.5Mpa | ||||||||||||
|
1.0 Mpa |
1.6 Mpa |
2.5 Mpa |
4.0 Mpa |
หน้าแปลนเชื่อมต่อ | ท่อเชื่อมต่อ | หน้าแปลน | ท่อเชื่อมต่อ | หน้าแปลน |
การเชื่อมต่อ หลอด |
หน้าแปลน | ||||
| 50 | 180 | 114 | 0.07 | 0.11 | 0.17 | 0.28 | φ59× 3.5 | 200 | 18 | 23 | 18.8 | 23.8 | 23 | 29 |
| 65 | 198 | 152 | 0.14 | 0.23 | 0.36 | 0.58 | φ73× 4 | 260 | 26 | 31 | 27 | 33 | 32 | 39 |
| 80 | 225 | 168 | 0.32 | 0.51 | 0.80 | 1.28 | φ89× 4 | 292 | 37 | 45 | 38 | 46 | 45 | 53 |
| 100 | 260 | 178 | 0.54 | 0.86 | 1.34 | 2.15 | φ108× 4 | 310 | 56 | 66 | 58 | 68 | 70 | 82 |
| 125 | 300 | 206 | 1.04 | 1.67 | 2.61 | 4.18 | φ133× 4 | 350 | 77 | 87 | 79 | 91 | 95 | 111 |
| 150 | 375 | 254 | 1.52 | 2.43 | 3.80 | 6.08 | φ159× 4.5 | 440 | 85 | 99 | 87 | 101 | 105 | 125 |
| 200 | 440 | 236 | 2.15 | 3.45 | 5.39 | 8.63 | φ219× 5 | 435 | 118 | 137 | 121 | 141 | 145 | 176 |
| 250 | 540 | 315 | 4.22 | 6.75 | 10.55 | 16.88 | φ273× 6 | 584 | 238 | 262 | 243 | 271 | 290 | 330 |
| 300 | 608 | 275 | 6.34 | 10.15 | 15.86 | 25.38 | φ325× 6 | 602 | 331 | 360 | 338 | 375 | 405 | 457 |
| 350 | 685 | 370 | 8.31 | 13.30 น | 20.78 | 33.25 | φ377× 8 | 670 | 503 | 546 | 514 | 569 | 615 | 696 |
| 400 | 780 | 420 | 10.83 | 17.32 | 27.06.2018 | 43.30 น | φ426× 8 | 757 | 584 | 645 | 596 | 665 | 715 | 822 |
| 450 | 825 | 435 | 15.34 | 24.55 | 38.36 | 61.38 | φ480× 8 | 822 | 846 | 911 | 864 | 956 | 820 | 947 |
| 500 | 900 | 336 | 20.81 | 33.30 น | 52.03 | 13.25 น | φ529× 8 | 728 | 965 | 1045 | 985 | 1111 | 1150 | 1315 |
| 600 | 1055 | 448 | 26.22 | 41.95 | 65.55 | 104.87 | φ630× 8 | 900 | 1345 | 1449 | 1375 | พ.ศ. 2183 | พ.ศ. 2190 | พ.ศ. 2438 |
| 700 | 1300 | 710 | 31.78 | 50.84 | 79.44 | 127.10 | φ720× 8 | 1290 | 1524 | - | 1555 | - | พ.ศ. 2409 |
- |
| 800 | 1450 | 830 | 38.26 | 61.22 | 95.65 | 153.05 | φ820× 10 | พ.ศ. 1480 | 1700 | - | พ.ศ. 2278 | - | พ.ศ. 2580 | - |
| 900 | 1630 | 950 | 45.20 | 72.32 | 113.05 | 180.80 | φ920× 10 | พ.ศ. 2193 | พ.ศ. 2419 | - | พ.ศ. 2458 | - | 2298 | - |
| 1,000 | พ.ศ. 2353 | 1100 | 52.74 | 84.38 | 131.84 | 210.95 | φ1020× 10 | พ.ศ. 2353 | 2058 | - | 2100 | - | 2520 | - |
| 1100 | พ.ศ. 2533 | 1350 | 60.91 | 97.46 | 152.28 | 243.65 | φ1120× 12 | พ.ศ. 2593 | 2370 | - | 2425 | - | 2880 | - |
| 1200 | พ.ศ. 2170 | 1550 | 69.78 | 111.65 | 174.45 | 279.45 | φ1220× 14 | 2280 | 2795 | - | 2860 | - | 3280 | - |
ตัวชดเชยทรงกลมความได้เปรียบ
1. ราคาโรงงานของตัวชดเชยทรงกลม
2. ประสบการณ์การผลิต 16 ปีประสบการณ์การส่งออก 5 ปี
3. การตรวจสอบคุณภาพอย่างเข้มงวดคุณภาพเกินมาตรฐานอุตสาหกรรม
4. แม่พิมพ์ชดเชยทรงกลมมีคุณสมบัติหลากหลายรองรับการปรับแต่ง OEM
5. จัดหาตัวอย่างฟรีของตัวชดเชยทรงกลม
6. ตัวชดเชยทรงกลมsอยู่ในสต็อกจำนวนมาก
ตัวชดเชยทรงกลม ใบสมัคร
เครื่องชดเชยทรงกลมเป็นอุปกรณ์ชนิดหนึ่งในการแก้ปัญหาการขยายตัวของความร้อนและการหดตัวของท่อส่งก๊าซซึ่งสามารถนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมโลหะปิโตรเลียมอุตสาหกรรมเคมีพลังงานไฟฟ้าอุตสาหกรรมเบาสิ่งทอการก่อสร้างและอุตสาหกรรมการก่อสร้างป้องกันประเทศ
1. ตัวชดเชยทรงกลมใช้ในท่อระบายความร้อนเพื่อชดเชยการขยายตัวทางความร้อนและความสามารถในการชดเชยคือ 5-10 เท่าของตัวชดเชย "冂"
2. ตัวชดเชยทรงกลมใช้ในแผ่นปล่อยจรวดและอุปกรณ์ระบายไอเสียของเครื่องบินเพื่อชดเชยการขยายตัวของผลกระทบ
3. ตัวชดเชยทรงกลมใช้เป็นข้อต่อสากลในระบบทำความเย็นแบบระเหยของอุปกรณ์โลหะ (เช่นเตาหลอมตัวแปลงเตาไฟฟ้าเตาเผาความร้อน ฯลฯ )
4. ตัวชดเชยทรงกลมใช้ในท่อของอาคารทุกชนิดเพื่อป้องกันความเสียหายของท่อที่เกิดจากการทรุดตัวของฐานรากหรือแผ่นดินไหวไม่สม่ำเสมอ
คำถามที่พบบ่อย
Q1: สามารถ ตัวชดเชยทรงกลม ทำเครื่องหมายด้วยโลโก้ที่กำหนดเอง?
A1: ใช่ไฟล์ ตัวชดเชยทรงกลมสามารถทำเครื่องหมายด้วยโลโก้ของคุณเราสามารถให้บริการ OEM และ ODM สำหรับตัวชดเชยทรงกลม.
Q2: ความยาวตัวต่อตัวของ ตัวชดเชยทรงกลมเหรอ?
A2: ความยาวตัวต่อตัวของ ตัวชดเชยทรงกลม สามารถเป็น L130, L152, L203 ... นอกจากนี้เรายังสามารถรับความยาวที่กำหนดเองได้ตามความต้องการของคุณ
Q3: คุณสามารถจัดทำภาพวาดของ ตัวชดเชยทรงกลมเหรอ?
A3: ใช่เราสามารถจัดเตรียมภาพวาดของ ตัวชดเชยทรงกลม สำหรับคุณโปรดติดต่อเราเพื่อรับภาพวาดของ ตัวชดเชยทรงกลม.
Q4: ใบรับรองอะไรของ ตัวชดเชยทรงกลม คุณสามารถให้?
A4: เราสามารถให้ใบรับรอง CE, ISO สำหรับไฟล์ ตัวชดเชยทรงกลม.
Q5: เราขอตัวอย่างของ ตัวชดเชยทรงกลมเหรอ?
A5: ใช่เราสามารถจัดหาตัวอย่างเพื่อทดสอบคุณภาพของเราได้ ตัวชดเชยทรงกลม.
Q6: ระยะเวลารับประกันของ ตัวชดเชยทรงกลมเหรอ?
A6: เราให้การรับประกัน 18 เดือนสำหรับของเรา ตัวชดเชยทรงกลม.
