รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาด: | DN32---DN3000 | วัสดุ: | EPDM,NBR,SBR,NR |
|---|---|---|---|
| หน้าแปลนมาตรฐาน: | DIN, ANSI, BS | แรงกดดันจากงาน: | -0.2~5.5Mpa |
| อุณหภูมิในการทำงาน: | -30~130℃ | แรงดันระเบิด: | 6.0Mpa |
| ประเภทธุรกิจ: | โรงงาน | OEM: | ใช่ |
| ป้องกันการเกิดสนิม: | สังกะสี | ชื่อผลิตภัณฑ์: | ข้อต่อยางยืดหยุ่น |
| แสงสูง: | ข้อต่อขยายยางหน้าแปลนข้อต่อยางสูบลม,rubber bellows expansion joints |
||

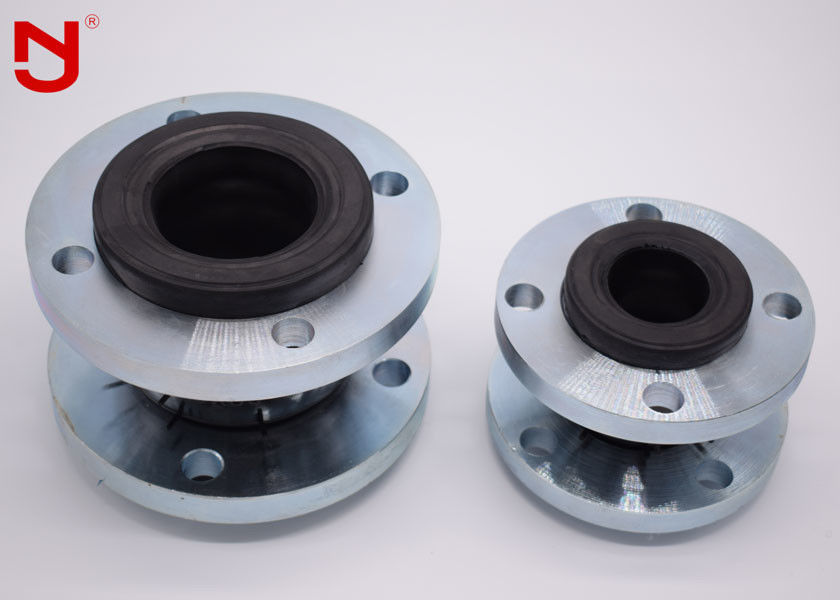

DN32-DN3000 ข้อต่อยางแบบยืดหยุ่น, EPDM Bellows Expansion Joint Thermal Stable
ข้อต่อขยายตัวของ Bellows เรียกอีกอย่างว่ายางสูบลม, ข้อต่อยาง, การเชื่อมต่อแบบยืดหยุ่นลูกเดียว, ข้อต่อแบบขยาย ฯลฯ ข้อต่อการขยายตัวตามแนวแกนส่วนใหญ่ประกอบด้วยหน้าแปลนพีซีสองเครื่องและลูกยางครีบใช้สำหรับเชื่อมต่อลูกยางมีความยืดหยุ่นและสามารถดูดซับการเคลื่อนที่ในแนวแกน แนวนอน และวงแหวนได้แรงดันใช้งานปกติของข้อต่อขยายตามแนวแกนคือ 16 บาร์และอุณหภูมิการทำงานปกติคือ - 15 ~ + 90 ℃ขนาดมาตรฐานของข้อต่อขยายแนวแกนคือ dn25-dn3000วัสดุยางมาตรฐาน ได้แก่ ยางธรรมชาติ EPDM ยางนีโอพรีน ยางไนไตรล์ และโพลิเตตระฟลูออโรเอทิลีนวัสดุหน้าแปลนมาตรฐาน ได้แก่ เหล็กกล้าคาร์บอนกัลวาไนซ์ เหล็กกล้าคาร์บอนทาสี เหล็กหล่อทาสี และสแตนเลสแน่นอน หากคุณมีข้อกำหนดพิเศษใดๆ โปรดแจ้งให้เราทราบ แล้วเราจะแนะนำวิธีแก้ปัญหาที่ดีให้กับคุณ
ลักษณะการทำงานของข้อต่อขยายตัวสูบลม
1. มีข้อดีของปริมาณน้อย น้ำหนักเบา ความเหนียวดี ติดตั้งและบำรุงรักษาสะดวก ฯลฯ
2. การติดตั้งอาจทำให้เกิดการชดเชยในแนวนอน แนวรัศมี และเชิงมุม ซึ่งไม่ถูกจำกัดด้วยจุดศูนย์กลางของปลั๊กท่อและพื้นผิวหน้าแปลนที่ไม่เท่ากัน
3. เมื่อทำงาน สามารถลดเสียงรบกวนที่ส่งผ่านจากโครงสร้างและมีความสามารถในการหน่วงที่แข็งแกร่ง
ข้อมูลทางเทคนิคของข้อต่อขยายตัวสูบลม
| ข้อมูลหลักของข้อต่อขยายตัวสูบลม | ||||||
| เส้นผ่านศูนย์กลางที่กำหนด (DN) | ความยาว | การกระจัดตามแนวแกน (มม.) | การกระจัดในแนวนอน | มุมโก่งตัว | ||
| มม | นิ้ว | มม | การขยาย | การบีบอัด | มม | (a1+a2)° |
| 32 | 1 1/4 | 95 | 6 | 9 | 9 | 15° |
| 40 | 1 1/2 | 95 | 6 | 10 | 9 | 15° |
| 50 | 2 | 105 | 7 | 10 | 10 | 15° |
| 65 | 2 1/2 | 115 | 7 | 13 | 11 | 15° |
| 80 | 3 | 135 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 12 | 19 | 13 | 15° |
| 150 | 6 | 180 | 12 | 20 | 14 | 15° |
| 200 | 8 | 210 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 16 | 25 | 22 | 15° |
| 350 | 14 | 255 | 16 | 25 | 22 | 15° |
| 400 | 16 | 255 | 16 | 25 | 22 | 15° |
| 450 | 18 | 255 | 16 | 25 | 22 | 15° |
| 500 | 20 | 255 | 16 | 25 | 22 | 15° |
| 600 | 24 | 260 | 16 | 25 | 22 | 15° |
หมายเหตุ: ข้อกำหนดพิเศษของข้อต่อขยาย bellows สามารถปรับแต่งตามรูปวาดของผู้ใช้มาตรฐานหน้าแปลนคือ GB / t9115.1-2000มาตรฐานหน้าแปลนต่างๆ (GB, JB, Hg, CB, ANSI, DIN, BSEN, NF, en, JIS, ISO, ฯลฯ) สามารถเลือกใช้สำหรับการผลิตได้ลูกยางของข้อต่อขยายแนวแกนสามารถใช้เป็นยางธรรมชาติ, EPDM, ยางคลอโรพรีน, ยางบิวทิล, ยางบิวทาไดอีน, ฟลูออโรรับเบอร์ ฯลฯ เมื่อข้อต่อขยายแนวแกนเหนือ DN200 ใช้สำหรับการจ่ายน้ำแบบแขวนท่อต้องมีตัวรองรับคงที่หรือตัวรองรับคงที่มิฉะนั้นข้อต่อขยายแนวแกนจะต้องติดตั้งอุปกรณ์กันตก

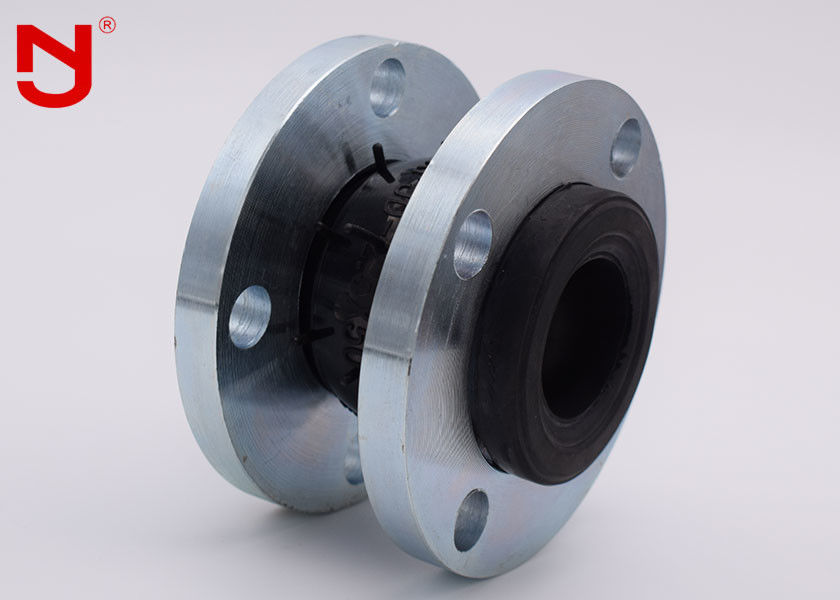

ข้อต่อขยายตัวของ Bellowsรายละเอียดแสดง

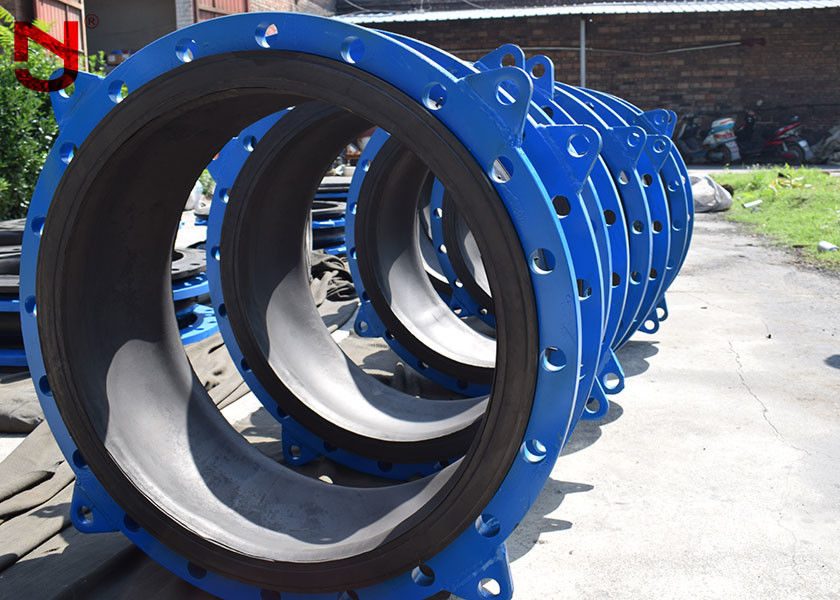

ข้อต่อขยายตัวของ Bellowsขั้นตอนการผลิต
เป็นสิ่งสำคัญมากที่จะต้องทราบความเข้ากันได้ระหว่างสื่อของข้อต่อขยายแนวแกนและยางขยายตัวที่เลือกวัสดุ, ช่วงอุณหภูมิเต็ม, แรงดันเต็มที่และสูญญากาศเต็ม, การเคลื่อนที่ที่ต้องการของข้อต่อขยายแนวแกนและขนาดระหว่างหน้าแปลนท่อเมื่อเลือกท่อร่วมแบบยืดหยุ่นที่เหมาะสมด้วยข้อมูลนี้ วิศวกรแอปพลิเคชัน JINGNING สามารถช่วยกำหนดอุดมคติได้ข้อต่อขยายแนวแกนสำหรับการใช้งานใดๆ
ข้อต่อขยายตัวของ Bellowsข้อได้เปรียบ
1. ราคาโรงงานของข้อต่อขยายแนวแกน
2. ประสบการณ์การผลิต 16 ปีและประสบการณ์การส่งออก 5 ปี
3. การตรวจสอบคุณภาพอย่างเข้มงวดคุณภาพเกินมาตรฐานอุตสาหกรรม
4. แม่พิมพ์มีข้อกำหนดที่หลากหลายและรองรับการปรับแต่งและ OEM
5. จัดเตรียมตัวอย่างฟรี
6. สินค้าคงคลังขนาดใหญ่
ข้อต่อขยายตัวของ Bellows แอปพลิเคชัน
ข้อต่อขยายสูบลมใช้กันอย่างแพร่หลายในระบบท่อต่างๆ เช่น การเชื่อมต่อระหว่างข้อต่อขยายตามแนวแกนกับปั๊ม วาล์ว อุปกรณ์ดับเพลิง และท่อที่มีการสั่นสะเทือนมากท่อที่มีการเปลี่ยนแปลงบ่อยครั้งในความเย็นและความร้อนส่วนใหญ่จะใช้สำหรับการยกและการขนส่งน้ำและน้ำเสียระยะไกล, น้ำประปาและน้ำหมุนเวียนระบายความร้อนของโรงไฟฟ้าพลังความร้อน, การขนส่งทางท่อในอุตสาหกรรมโลหะ, น้ำคอนเดนเสท, การขนส่งทางท่อในอุตสาหกรรมเคมี, การทำความเย็นและการเจือจางในอุตสาหกรรมปิโตรเคมี, และมีความยืดหยุ่น การเชื่อมต่อระหว่างท่อส่งทางไกลและทางไกลในอุตสาหกรรมอื่นเนื่องจากข้อต่อแบบขยายตามแนวแกนมีความทนทานต่อการสึกหรอสูง จึงเหมาะสำหรับอุตสาหกรรมที่มีอนุภาค ผง และก๊าซที่อุณหภูมิต่ำ
