รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาด: | DN50 ---- DN1000 | วัสดุสูบลม: | SS304, SS316, SS321 |
|---|---|---|---|
| หน้าแปลนมาตรฐาน: | DIN， BS， ANSI， JIS， AS | วัสดุหน้าแปลน: | เหล็กกล้าไร้สนิม， เหล็กกล้าคาร์บอน |
| แสงสูง: | ท่อถักสแตนเลสข้อต่อท่ออ่อน,flexible hose connector |
||

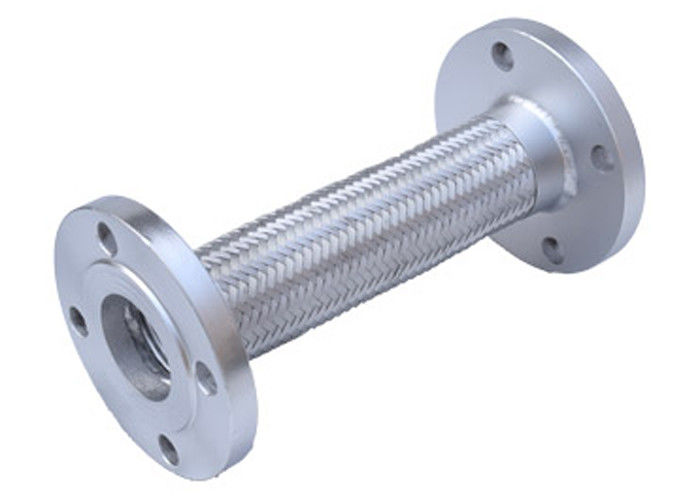

คุณสมบัติของท่อโลหะยืดหยุ่นของเราคืออะไร?
1. โค้งงอได้ง่ายและติดตั้งง่าย
2. สามารถทนต่อการกัดกร่อนและทนความร้อนได้ดีวัสดุสแตนเลสสามารถใช้งานได้อย่างปลอดภัยเป็นเวลาหลายปี
3. ด้านนอกหุ้มด้วยลวดสแตนเลสถักมีความจุแบริ่งสูง
4. นำไปใช้กับพื้นที่การเคลื่อนไหวซ้ำ ๆ ในพื้นที่ที่มีอุณหภูมิสูงประสิทธิภาพการป้องกันความเมื่อยล้าที่ดี
5. เส้นผ่านศูนย์กลางและความยาวรอยที่ปลายท่อสามารถผลิตได้ตามความต้องการของลูกค้าการกำหนดค่าปลายด้านที่หลากหลายเช่นเกลียว (ทั้ง NPT และ BSP) หน้าแปลนคงที่และลอย (สแตนเลสและเหล็กกล้าคาร์บอน) การเชื่อมต่อคอเชื่อม และอุปกรณ์อย่างรวดเร็ว
แกนด้านใน: สแตนเลสลูกฟูก
ท่อโลหะยืดหยุ่นจุดแข็งแกนสแตนเลสมีอยู่ในสแตนเลส 304, 321 และ 316L
ท่อเหล็กสแตนเลสขึ้นรูปเป็นลอนขนานกัน
ตัวเลือก Helical / Convoluted ตามคำขอ
แกนนอก: ชั้นสแตนเลสถัก
ซื้อท่อแกนลูกฟูกแบบไม่มีชั้นถักเดี่ยวหรือสองชั้น
ชั้นถักเปียด้านนอกของท่อโลหะยืดหยุ่นทำจากสแตนเลส 304
ท่ออ่อนโลหะของเรามีสภาพเป็นอย่างไร?
|
ประเภทการเชื่อมต่อ |
ข้อต่อ / การเชื่อมแบบมีหน้าแปลน / แบบเกลียว / แบบเร็ว |
|
วัสดุท่อ |
SS304 / ss316 / ss321 |
|
เส้นผ่านศูนย์กลาง |
DN6-DN700 |
|
ความดัน |
6bar-25bar |
|
อุณหภูมิ |
-196 ℃ ~ + 600 ℃ |
|
ความยาว |
ตามคำขอของคุณ |
|
ความหนา |
5 มม. - 20 มม |
ในการออกแบบชุดประกอบท่อโลหะสำหรับการใช้งานเฉพาะอย่างเหมาะสมต้องกำหนดพารามิเตอร์การออกแบบต่อไปนี้:
1. อุณหภูมิ ----- คุณควรให้ข้อมูลว่าเป็นอุณหภูมิที่ชุดประกอบสัมผัสพอดี
2. ขนาด ----- เส้นผ่านศูนย์กลางของการเชื่อมต่อที่จะติดตั้งชุดประกอบเป็นสิ่งจำเป็นเพื่อให้
3. สื่อ ----- สิ่งนี้ไม่กระตุ้นเนื่องจากคุณต้องแน่ใจว่าส่วนประกอบของชุดประกอบเข้ากันได้ทางเคมีกับสื่อที่ไหลผ่านท่อรวมทั้งสภาพแวดล้อมที่ติดตั้งท่อ
4. ความดัน ----- ระบุความดันภายในที่จะสัมผัสกับชุดประกอบข้อมูลนี้มีความสำคัญในการตรวจสอบว่าชุดประกอบมีความแข็งแรงเพียงพอสำหรับการใช้งานหรือไม่
5. ระบุอุปกรณ์ปลายที่จำเป็น ----- สิ่งนี้จำเป็นเนื่องจากต้องเลือกอุปกรณ์สำหรับการประกอบพอดีกับการเชื่อมต่อการผสมพันธุ์อย่างถูกต้อง
พารามิเตอร์ของท่ออ่อนโลหะของเราคืออะไร?
| พารามิเตอร์ทางเทคนิค ของ ท่อถักโลหะ | |||||||
|
ระบุ เส้นผ่านศูนย์กลาง DN |
เส้นผ่าศูนย์กลางภายใน (มม.) |
เส้นผ่านศูนย์กลางภายนอก | รัศมีการดัดขั้นต่ำ | ความกดดันจากการทำงาน | |||
| สูบลม | ตาข่ายถักเปีย | คงที่ | ไดนามิก | ตาข่ายถักเปียเดี่ยว | ตาข่ายถักเปียสองข้าง | ||
| 8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 185 | 20 |
| 15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 18 | 20 |
| 20 | 20.0 | 27 | 28.6 | 120 | 270 | 10 | 15 |
| 25 | 27.0 | 34.5 | 36.1 | 160 | 360 | 6.3 | 10 |
| 32 | 32.0 | 40 | 41.6 | 175 | 400 | 4.0 | 6.3 |
| 40 | 39.6 | 52 | 53.6 | 225 | 510 | 4.0 | 6.3 |
| 50 | 49.7 | 62 | 63.6 | 280 | 640 | 3.0 | 5.0 |
| 65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 3.0 | 5.0 |
| 80 | 79.0 | 96.3 | 97.9 | 486 | 1030 | 3.0 | 5.0 |
| 100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 2.5 | 4.0 |
| 125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 2.5 | 4.0 |
| 150 | 149.4 | 180.8 | 182.4 | 810 | พ.ศ. 2323 | 2.5 | 4.0 |
| 200 | 176.0 | 240 | 243.2 | 1,000 | พ.ศ. 2543 | 2.5 | 4.0 |
| 250 | 248.0 | 290 | 294 | 1250 | 2500 | 2.5 | 4.0 |
| 300 | 298.0 | 350 | 354 | 1,500 | 3000 | 1.6 | 2.5 |
| 350 | 347.0 | 400 | 404.8 | พ.ศ. 2293 | 3500 | 1.6 | 2.5 |
| 400 | 397.6 | 460 | 464.8 | พ.ศ. 2543 | 4000 | 1.6 | 2.5 |
