รายละเอียดสินค้า:
การชำระเงิน:
|
ขนาด: | DN15 ---DN80 | วัสดุยาง: | EPDM,NBR,SBR,NR |
---|---|---|---|
ยูเนี่ยนสแตนดาร์ด: | BSPT,NPT | วัสดุยูเนี่ยน: | SUS304, SUS316, เหล็กอ่อน |
ชื่อผลิตภัณฑ์: | ข้อต่อท่อต่อเกลียว | ||
แสงสูง: | ข้อต่อการขยายท่อข้อต่อการขยายตัวที่อุณหภูมิสูง,high temperature expansion joint |

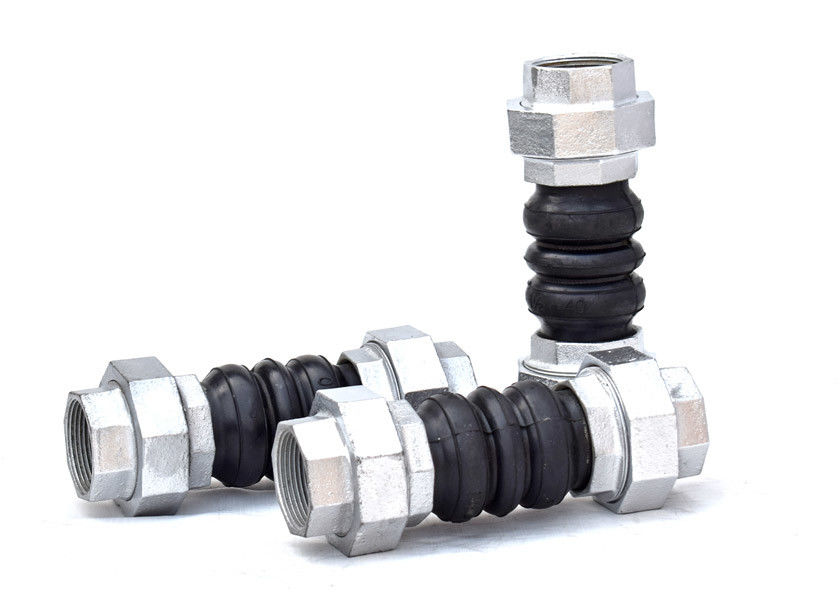

Union EPDM Thread Connected Pipe Coupling Sphere ข้อต่อการขยายตัวของยาง Compensator
แบบฟอร์ม: ผลิตภัณฑ์นี้ประกอบด้วยท่อยาง ทำจากกาวภายใน ผ้า proofinf หลายชั้นและสายไฟ และกาวภายนอก abd โลหะ woggle joint ใช้ได้กับการเชื่อมต่อท่อทางเข้าและทางออกของชุด fancoil ต่างๆ ของเครื่องปรับอากาศใน ห้องพักในโรงแรมและร้านอาหาร
1. ข้อต่อขยายทั้งหมดถูกปิดด้วยครีบยึด หน่วยแท่งจำกัดตามคำขอพิเศษ
2. แนะนำให้ใช้แรงกด "กำลังดำเนินการ" แรงดันทดสอบคือ 1.5 เวลา "ทำงาน" แรงดันระเบิดคือ 3 ครั้ง "ทำงาน"
3. การให้คะแนนสูญญากาศขึ้นอยู่กับความยาวที่ติดตั้งที่เป็นกลางโดยไม่มีภาระภายนอก ห้ามติดตั้งผลิตภัณฑ์แบบ "ยืดยาว" ในการใช้งานสูญญากาศ
4. ห้ามเชื่อมใกล้กับข้อต่อขยายหรือเชื่อมหน้าแปลนเหล็กกับท่อหลังจากติดตั้งข้อต่อขยายแล้ว ซึ่งจะทำให้ข้อต่อขยายตัวเสียหายหรือไหม้อย่างร้ายแรง
ข้อมูลจำเพาะของผลิตภัณฑ์ JINGNING ในแคตตาล็อกนี้เพื่อการอ้างอิงเท่านั้นHuayuan ขอสงวนสิทธิ์ในการเปลี่ยนแปลงการออกแบบ การก่อสร้าง ข้อกำหนดและวัสดุโดยไม่ต้องแจ้งให้ทราบล่วงหน้าและไม่มีภาระผูกพันใด ๆ การวัดที่แม่นยำใด ๆ กรุณาติดต่อกับบริการทางเทคนิค Huayuan โดยตรง
เป็นส่วนหนึ่งของข้อต่อท่อต่อเกลียวข้อมูลทางเทคนิค
ข้อมูลหลักของข้อต่อท่อต่อเกลียว | ||||||
เส้นผ่านศูนย์กลางที่กำหนด | ความยาวเป็นกลาง |
การเคลื่อนไหว |
||||
DN (มม.) | กรมอุทยานฯ | ล. (มม.) | ต่อ (มม.) | คอมพ์ (มม.) | ด้านข้าง | เชิงมุม.(°) |
15 | 1/2 | 200 | 5-6 | 22 | 22 | 45 |
20 | 3/4 | 200 | 5-6 | 22 | 22 | 45 |
25 | 1 | 200 | 5-6 | 22 | 22 | 45 |
32 | 11/4 | 200 | 5-6 | 22 | 22 | 45 |
40 | 11/2 | 200 | 5-6 | 22 | 22 | 45 |
50 | 2 | 200 | 5-6 | 22 | 22 | 45 |
65 | 21/2 | 265 | 8-10 | 24 | 24 | 45 |
80 | 3 | 285 | 8-10 | 24 | 24 | 45 |
ข้อต่อท่อต่อเกลียวข้อได้เปรียบ
A: ชุบสังกะสี 15 นาที, ทนต่อแรงดันสูง, ทนต่ออุณหภูมิสูง, ทนน้ำมัน, ทนต่อการสึกหรอ, ทนต่อการกัดกร่อน, ทนต่อกรดและด่าง
B: ต่อกับปั๊ม วาล์ว อุปกรณ์ดับเพลิง ท่อสั่นใหญ่ ท่อเปลี่ยนร้อนเย็นบ่อย
C: ปริมาณยางธรรมชาติ 47 เปอร์เซ็นต์ สามารถใช้งานได้ 15 ปีโดยไม่เสื่อมสภาพ
ข้อต่อท่อต่อเกลียวรายละเอียด
EPDMข้อต่อท่อต่อเกลียวสำหรับความสามารถในการดูดซับแรงสั่นสะเทือนสูง DN15-DN80 สามารถปรับแต่งได้
EPDMข้อต่อท่อต่อเกลียวสำหรับความสามารถในการดูดซับแรงสั่นสะเทือนสูงหลังการรักษาพื้นผิวและการตรวจสอบผลิตภัณฑ์สำเร็จรูป
