รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาด: | DN50 ---- DN1200 | วัสดุยาง: | EPDM, NBR, SBR, NR |
|---|---|---|---|
| หน้าแปลนมาตรฐาน: | DIN, BS, ANSI, JIS, AS | วัสดุหน้าแปลน: | เหล็กกล้าคาร์บอน, สแตนเลส |
| ความกดดันในการทำงาน: | PN10, PN16, PN25 | แรงดันระเบิด: | 6.0Mpa |
| อุณหภูมิในการทำงาน: | -25 ~ 110 องศา | OEM: | ใช่ |
| แสงสูง: | ยางขยายท่อข้อต่อขยายท่อ,duct expansion joint |
||

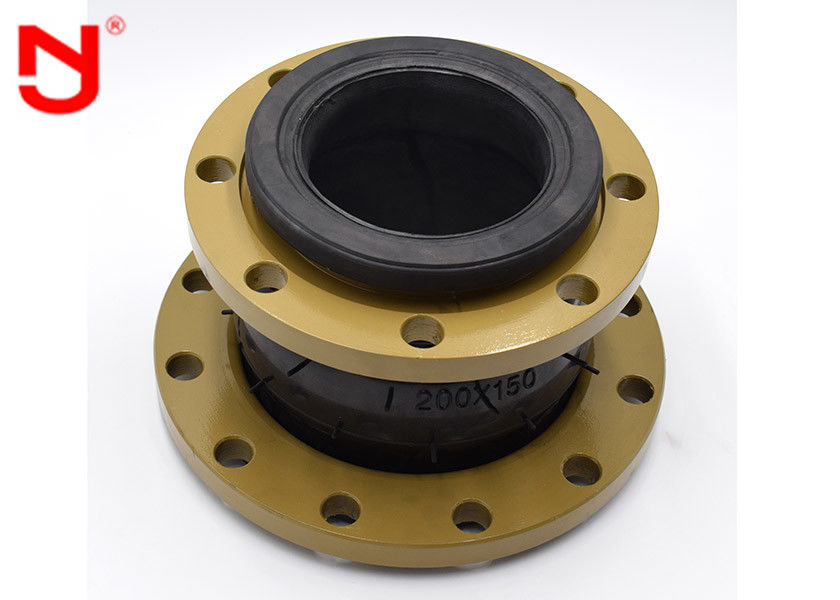

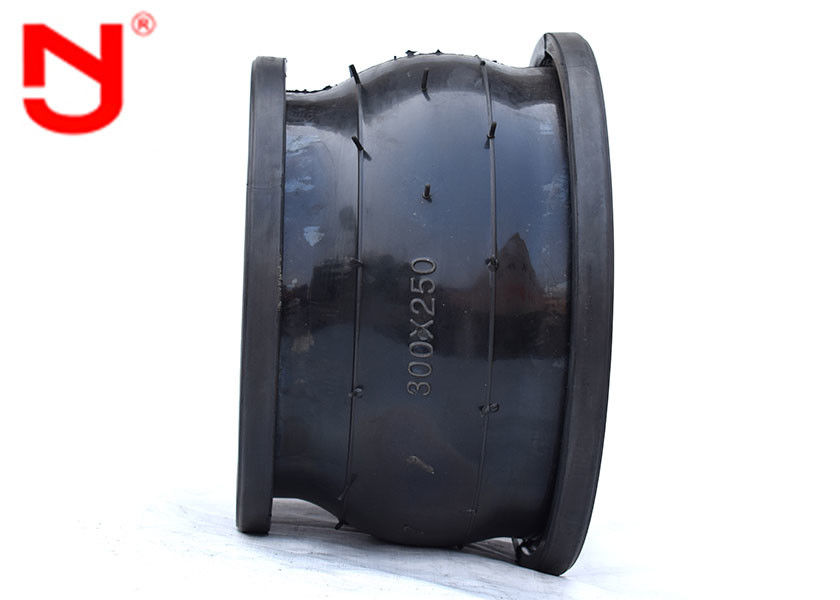

ขายข้อต่อขยายยางลดทั่วโลกพร้อมข้อต่อหน้าแปลน
บทนำ ข้อต่อการขยายตัวของยางลดประเภท:
รุ่นยูทิลิตี้เกี่ยวข้องกับข้อต่อยางนอกรีตที่มีความยืดหยุ่นซึ่งสามารถแก้ปัญหาของลำกล้องที่แตกต่างกันเมื่อเชื่อมต่อท่อโลหะและมีฟังก์ชั่นการดูดซับแรงกระแทกและการลดเสียงรบกวนและสามารถบันทึกส่วนการติดตั้งของท่อและบันทึก ค่าใช้จ่าย.โมเดลยูทิลิตี้ประกอบด้วยชั้นยางด้านในชั้นเสริมผ้าชั้นยางกลางชั้นยางนอกการเสริมแรงปลายวงแหวนโลหะหรือแหวนลวดเหล็กหน้าแปลนโลหะหรือข้อต่อแบบขนานที่เคลื่อนย้ายได้
คุณสมบัติ:
1. ขนาดเล็กมีความยืดหยุ่นเบาติดตั้งและบำรุงรักษาง่าย
2. ช่วยลดการส่งเสียงรบกวนจากโครงสร้างด้วยการดูดซับแรงกระแทกที่แข็งแกร่งในการให้บริการ
3. มีความสามารถในการเคลื่อนที่ในแนวนอนแนวแกนและเชิงมุมโดยมีการบูรณะและหน้าแปลนที่ไม่ขนานกัน
4. ข้อต่อยางแรงดันสูงไร้รอยต่อด้านในที่พัฒนาโดยเราโดยอิสระเพื่อป้องกันการกัดกร่อน
สื่อจากการกัดผนังด้านในของข้อต่อยางในท่อที่มีอุณหภูมิสูงกรดและด่างและทนต่อน้ำมันซึ่งจะช่วยยืดอายุการใช้งาน
ข้อมูลจำเพาะของสเตนเลสสตีลหน้าแปลนลดข้อต่อยาง
| รายการวัสดุ | ||
| ไม่ | ชื่อ | วัสดุ |
| 1 | ชั้นยางนอก | IIR, CR, EPDM, NR, NBR |
| 2 | ชั้นยางด้านใน | IIR, CR, EPDM, NR, NBR |
| 3 | เลเยอร์เฟรม | ผ้าสายโพลีเอสเตอร์ |
| 4 | หน้าแปลน | Q235 304316 ลิตร |
| 5 | แหวนเสริมแรง | แหวนลูกปัด |
| สเปค | DN50 ~ 300 | DN350 ~ 600 |
| แรงดันใช้งาน (MPa) | 0.25 ~ 1.6 | |
| แรงดันระเบิด (MPa) | ≤4.8 | |
| สูญญากาศ (KPa) | 53.3 (400) | 44.9 (350) |
| อุณหภูมิ (℃) | -20 ~ + 115 (สำหรับเงื่อนไขพิเศษ -30 ~ + 250) | |
| สื่อที่ใช้งานได้ | อากาศอัดอากาศน้ำน้ำทะเลน้ำร้อนน้ำมันกรดเบส ฯลฯ .. | |
| DN (ใหญ่) × DN (เล็ก) | ความยาว | แกน การกระจัด (ส่วนขยาย) |
แกน การกระจัด (การบีบอัด) |
เรเดียล การกระจัด |
การเบี่ยงเบน มุม |
| (a1 + a2) ° | |||||
| 50 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 50 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 32 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 40 | 180 | 15 | 18 | 45 | 35 ° |
| 65 × 50 | 180 | 15 | 18 | 45 | 35 ° |
| 80 × 32 | 220 | 15 | 18 | 45 | 35 ° |
| 80 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 80 × 65 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 40 | 220 | 20 | 30 | 45 | 35 ° |
| 100 × 50 | 180 | 20 | 30 | 45 | 35 ° |
| 100 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 100 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 50 | 220 | 22 | 30 | 45 | 35 ° |
| 125 × 65 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 125 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 50 | 240 | 22 | 30 | 45 | 35 ° |
| 150 × 65 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 80 | 180 | 22 | 30 | 45 | 35 ° |
| 150 × 100 | 200 | 22 | 30 | 45 | 35 ° |
| 150 × 125 | 200 | 22 | 30 | 45 | 35 ° |
| 200 × 80 | 260 | 22 | 30 | 45 | 35 ° |
| 200 × 100 | 200 | 25 | 35 | 40 | 30 ° |
| 200 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 200 × 150 | 200 | 25 | 35 | 40 | 30 ° |
| 250 × 100 | 260 | 25 | 35 | 40 | 30 ° |
| 250 × 125 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 250 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 125 | 260 | 25 | 35 | 40 | 30 ° |
| 300 × 150 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 200 | 220 | 25 | 35 | 40 | 30 ° |
| 300 × 250 | 220 | 25 | 35 | 40 | 30 ° |
| 350 × 200 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 250 | 230 | 28 | 38 | 35 | 26 ° |
| 350 × 300 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 200 | 230 | 25 | 38 | 40 | 26 ° |
| 400 × 250 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 400 × 350 | 260 หรือ | 28 | 38 | 35 | 26 ° |
| 285 | |||||
| 450 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 450 × 300 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 450 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 250 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 300 | 280 | 28 | 38 | 35 | 26 ° |
| 500 × 350 | 240 | 28 | 38 | 35 | 26 ° |
| 500 × 400 | 230 | 28 | 38 | 35 | 26 ° |
| 500 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 400 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 450 | 240 | 28 | 38 | 35 | 26 ° |
| 600 × 500 | 240 | 28 | 38 | 35 | 26 ° |
